9с-5-1-2 Клапан регулирующий игольчатый

В заказ

ТУ 2913-001-15365247-2004

Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69
Категория размещения: 1, 2, 3 по ГОСТ 15150-69
Присоединение к трубопроводу: под сварку.

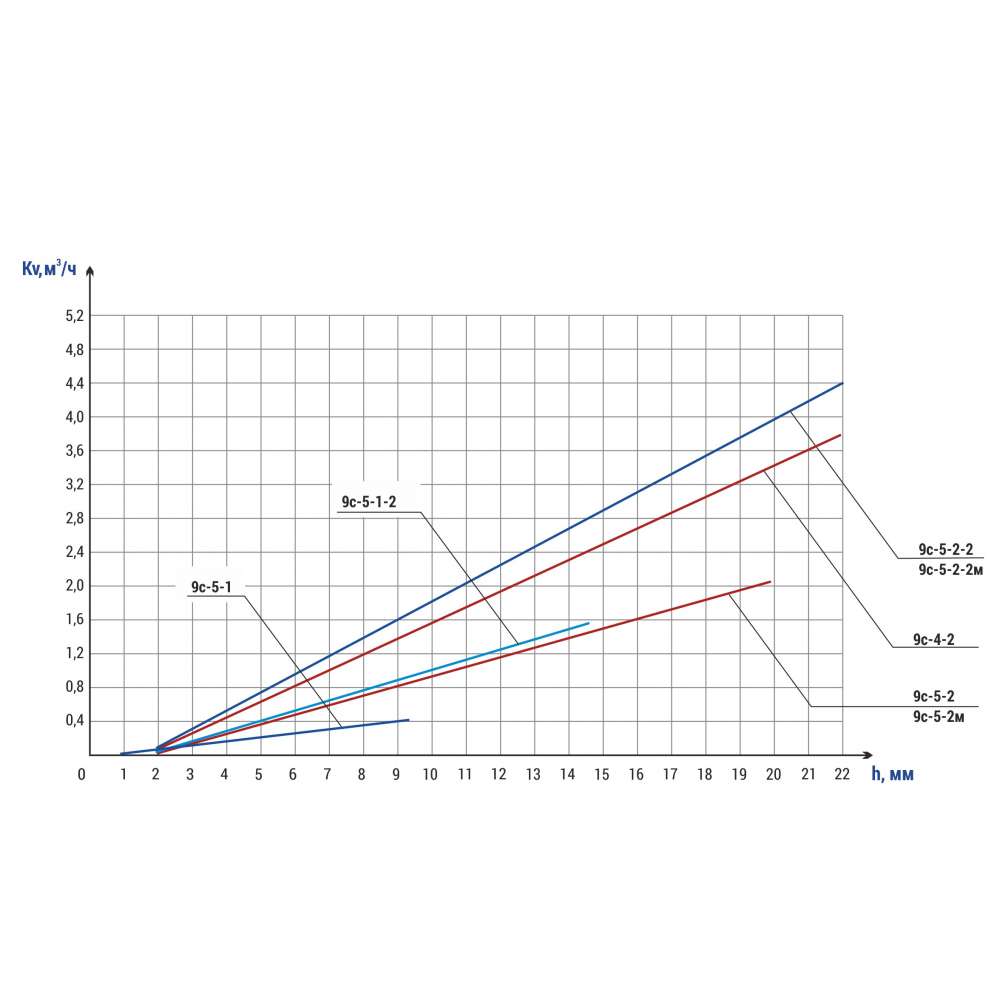

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графике.

При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.

По требованию потребителя клапаны регулирующие игольчатые DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Линейные размеры
L, мм: 110
H, мм: 219
h, мм: 189
h1, мм: 280
D, мм: 10
Технические характеристики
DN, мм PN, МПа Tmax среды, ºC Макс. Kv, м³/ч F, см² Мат-л корпуса, сталь Раб. среда Мкр., Н·м, не более Раб. ход, мм Перепад давления, МПа, не более Обозначение эл. привода N, кВт D1, мм t хода, с. Масса изд. без эл. прив., кг Полная масса (с эл. прив.), кг
10 10 350 1,5 0,6 20 вода-пар 54 15 1 МЭО-100/25-0.25У-99К 0,17 16 25 3 31
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны рассчитанные на предельное давление PN 100, в соответствии с ГОСТ 356-80 допускают применение их на рабочих параметрах в диапазоне от 10 МПа, 2000С до 3,6 МПа, 4550С; на PN 63 от 6,3 МПа, 2000С до 2,3 МПа, 4550С; на PN25МПа – от 25МПа, 2000С до 9МПа, 4550С.

Клапаны регулирующие игольчатые по типу привода рабочего органа и присоединению к трубопроводу подразделяются на:

  • Клапаны регулирующие игольчатые с рычажным приводом. Управление клапанами производится дистанционно (автоматически) приводами типа МЭО через рычаг. Допустимый перепад давления на клапане не должен превышать 1МПа.
  • Клапаны (вентили) регулирующие игольчатые. Управление клапанами производится маховиком или приводом с токовым датчиком положения типов ПЭМ(«АБС ЗЭиМ Автоматизация»), SAR («AUMA») или прямоходными пневмоприводами марок FESTO, VALBIA, AIR Torque, ROTORK и т.д. подбираемыми с учетом давления рабочей среды и воздуха . Клапаны оснащенные приводами должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
  • Клапаны регулирующие угловые. Управление клапанами производится многооборотным встроенным электроприводом с токовым датчиком положения типов ПЭМ/МЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») и т.д. или прямоходными электроприводами марок МЭП («АБС ЗЭиМ Автоматизация»), REGADA и т.д. подбираемыми с учетом давления рабочей среды. Клапаны оснащенные приводами должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.

Клапаны регулирующие игольчатые применяются в качестве регуляторов расхода жидкости 2-ой группы и дроссельных регуляторов газов 2-ой группы (воды, водяного пара и сред за исключением состоящих из воспламеняющихся, окисляющихся, горючих, взрывчатых, токсичных и высокотоксичных газов, жидкостей и паров в однофазном состоянии, а также их смесей).

Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана.

Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу. Как правило устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.

В качестве запорных органов не применяются.
