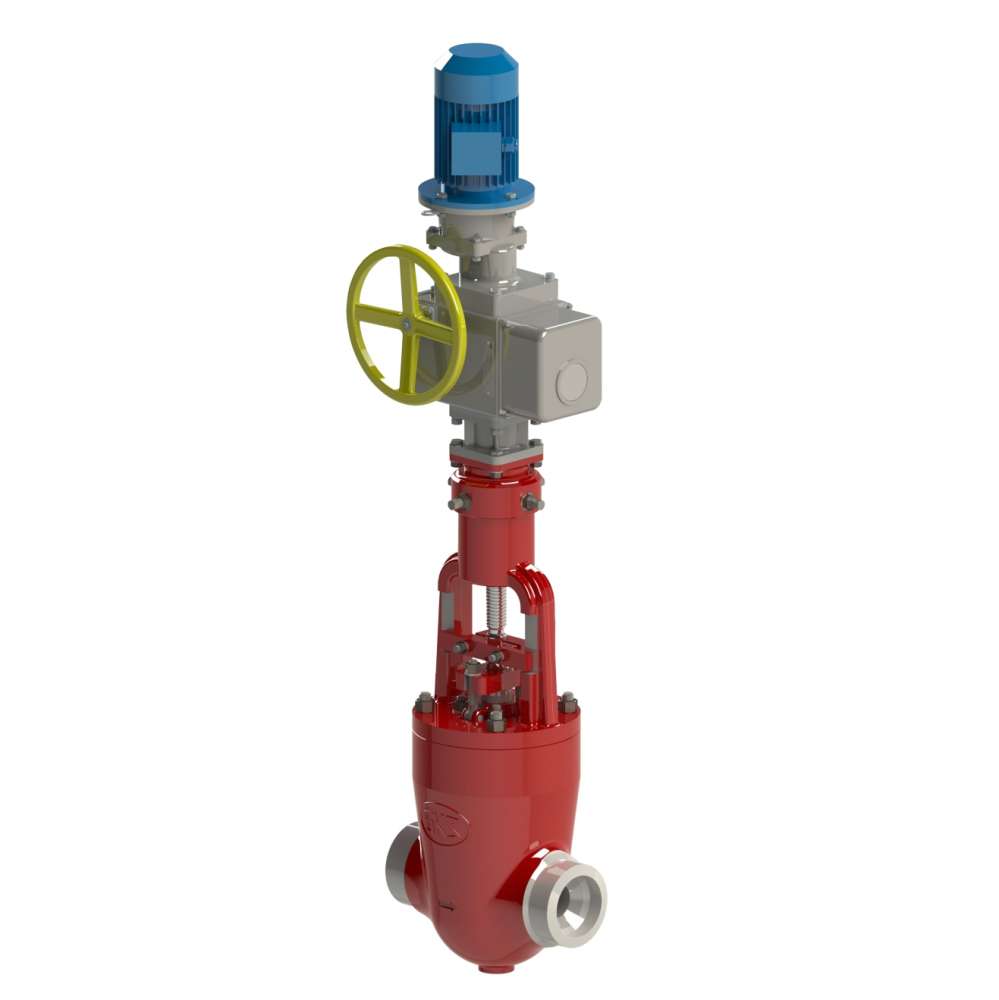

1086-100-Э Клапан регулирующий шиберный

В заказ

Изготовление по ТУ 3740-002-15365247-2004

Установочное положение: на горизонтальных участках и вертикальных
участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление регулирующими клапанами производится многооборотными
встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.

L, мм: 400
H, мм: 1604
h, мм: 1454
D, мм: 109
D1, мм: 146
Скачать описание (pdf)
Технические характеристики
DN, мм Рр, МПа Tmax среды, ºC Мат-л корпуса, сталь Раб. среда Раб. ход, мм Масса изделия, кг Макс. Kv, м³/ч F, см² Мкр., Н·м, не более Nоб. Полн. хода Перепад давления, МПа, не более Способ управл. Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг
100 23,5 250 20 вода 60 230 36,3 9,5 217 10 7 Э ПЭМ-Б2У 0,55 24 192
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм

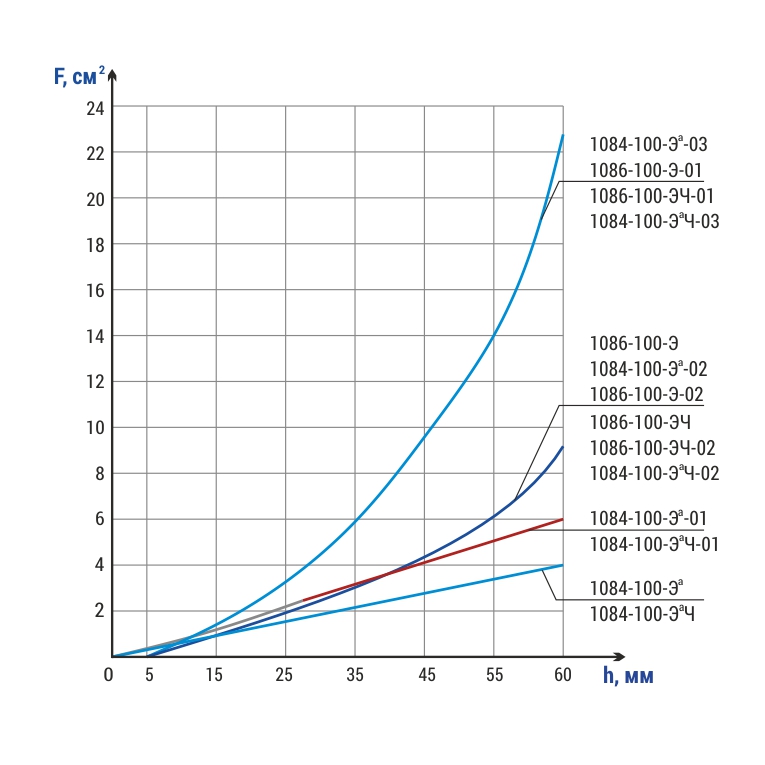

F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
