976-175-Эб-01 Клапан регулирующий шиберный

В заказ

ТУ 3740-002-15365247-2004

Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.

D1, мм: 182
D2, мм: 230
L, мм: 600
H, мм: 1715
h, мм: 1425
Скачать описание (pdf)
Технические характеристики
DN, мм Рр, МПа Tmax среды, ºC Материал корпуса, сталь Рабочая среда Раб. ход, мм Макс. Kv, м³/ч Макс. перепад давления, МПа F, см² Мкр., Н·м, не более Nоб. Полн. хода Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг Масса изделия, кг
175 23,5 250 25Л вода 140 217,7 3,9 53,4 287 17,5 ПЭМ-В35-1000-25-36У 2,2 42 471 558
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм

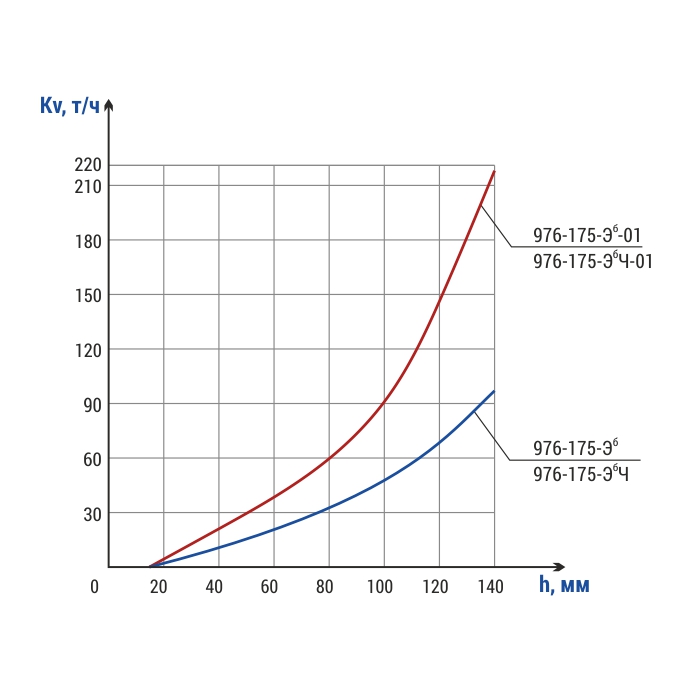

Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
