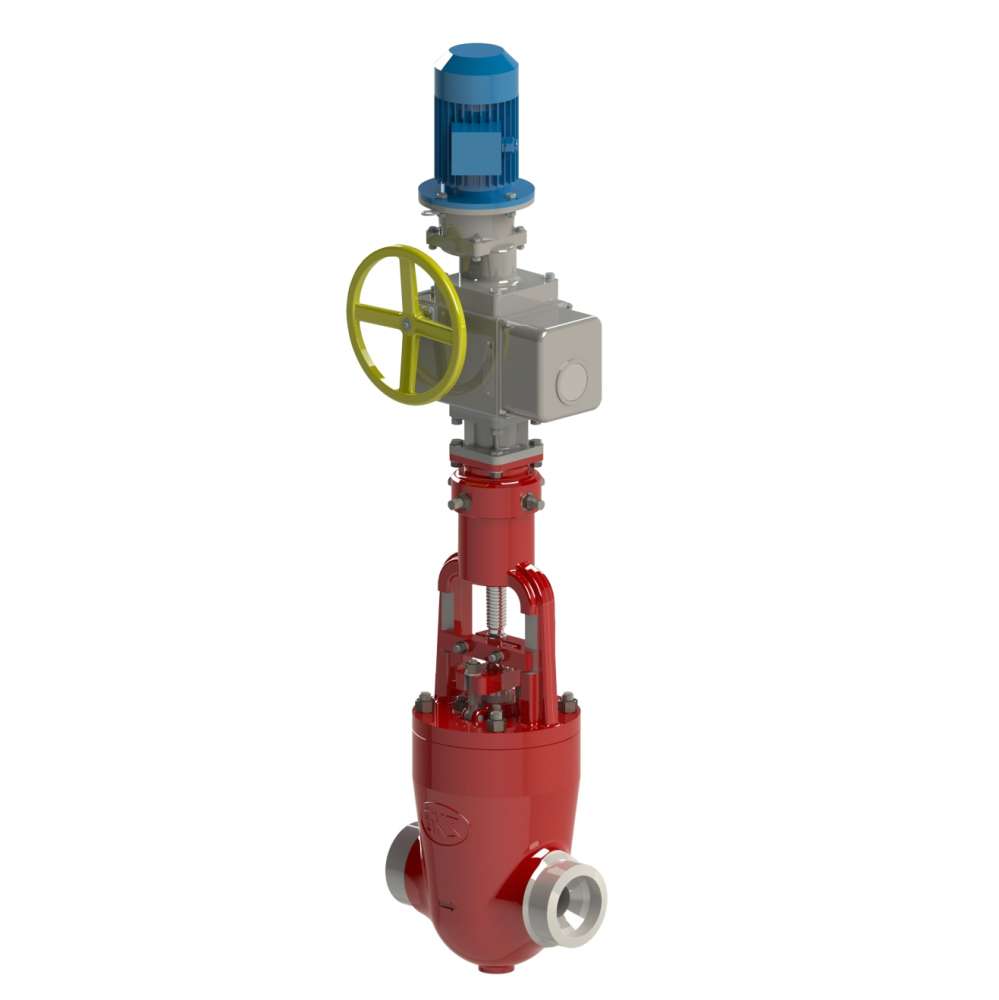

976-250-Эб Клапан регулирующий шиберный

В заказ

Изготовление по ТУ 3740-002-15365247-2004

Установочное положение: на горизонтальных участках и вертикальных
участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление регулирующими клапанами производится многооборотными
встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.

D, мм: 271
D1, мм: 345
L, мм: 700
H, мм: 2155
h, мм: 1890
Скачать описание (pdf)

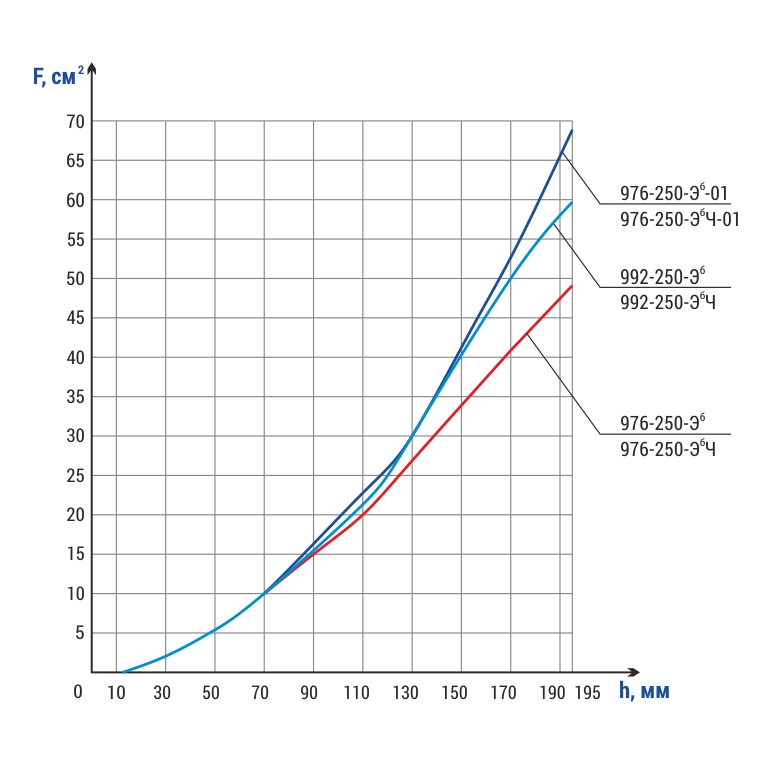

Технические характеристики
DN, мм Рр, МПа Tmax среды, ºC Макс. Kv, м³/ч F, см² Мат-л корпуса, сталь Раб. среда Мкр., Н·м, не более Раб. ход, мм Nоб. Полн. хода Перепад давления, МПа, не более Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг Полная масса (с эл. прив.), кг
250 23,5 250 191,5 47 25Л вода 600 195 24,5 4 795-ЭР-0-V 3.2 71 1112 1290
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
