993-250-Эб-01 Клапан регулирующий шиберный

В заказ

ТУ 3740-002-15365247-2004

Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.

D1, мм: 249
D2, мм: 345
L, мм: 800
H, мм: 2246
h, мм: 1981
Скачать описание (pdf)
Технические характеристики
DN, мм Рр, МПа Tmax среды, ºC Материал корпуса, сталь Рабочая среда Раб. ход, мм Макс. Kv, м³/ч F, см² Мкр., Н·м, не более Nоб. Полн. хода Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг Масса изделия, кг
250 28,4 510 15Х1М1ФЛ пар 200 568 163 1627 25 876-ЭР-0-V 6 80 1249 1534
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм

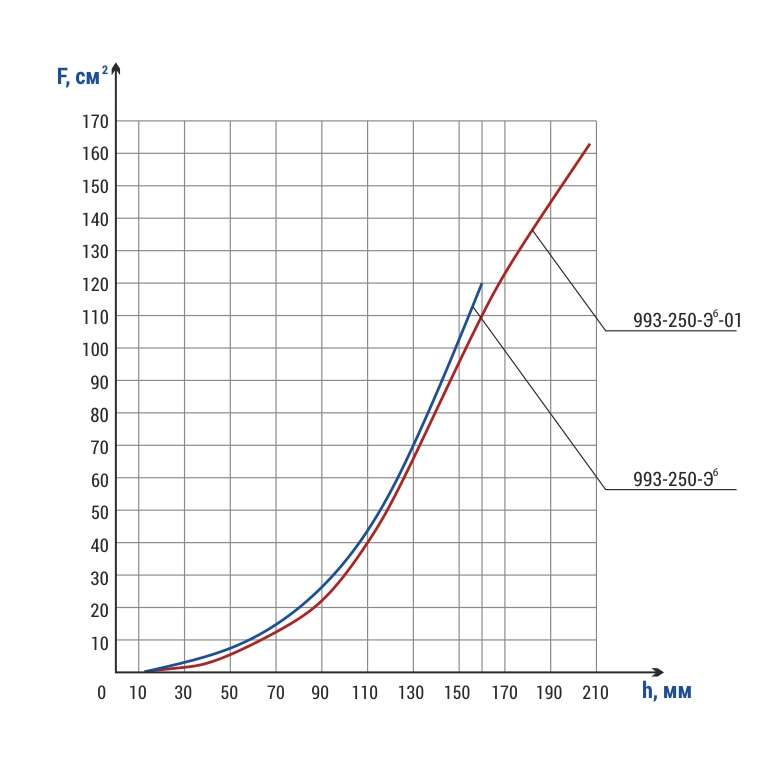

F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
