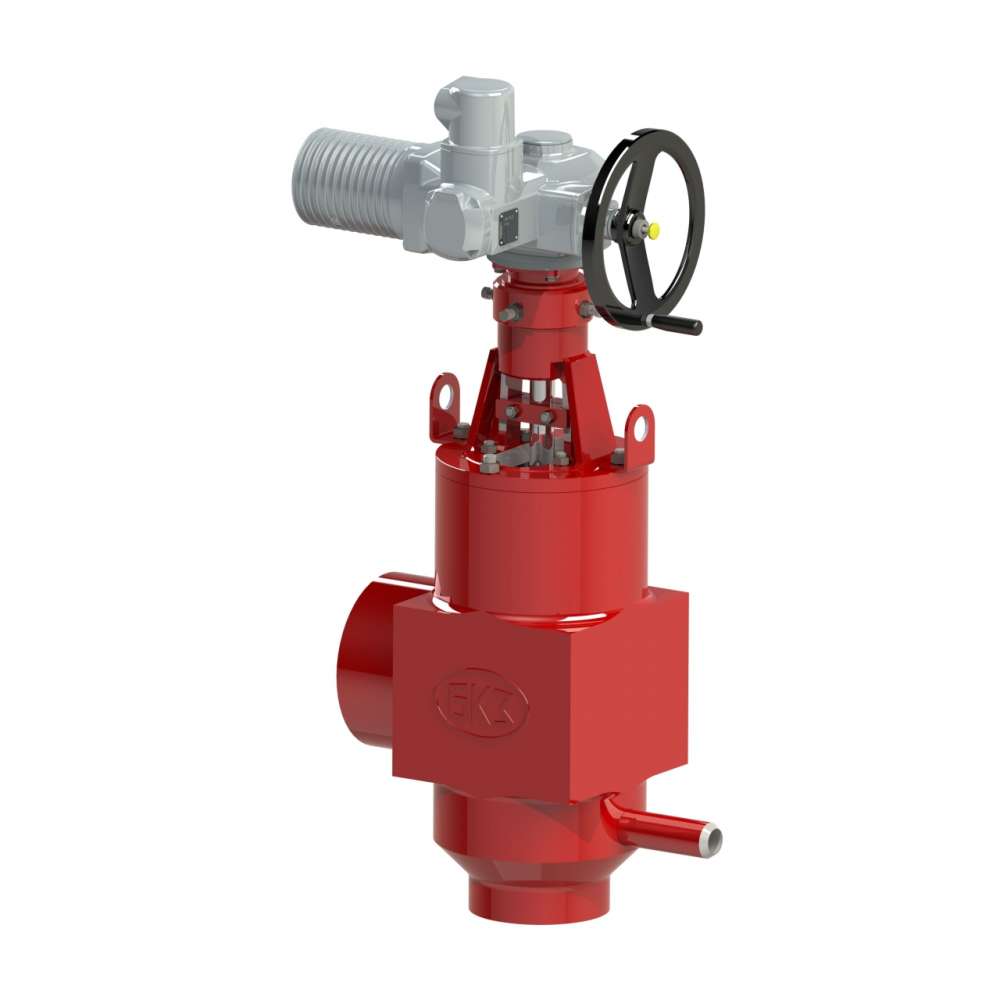

18c-2-4-2 Клапан регулирующий специальный

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
D3, мм: 203
D2, мм: 159
D1, мм: 142
h1, мм: 385
Диаметр вх./вых., мм: 150/200
L, мм: 500
D4, мм: 219
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Условная пропускная способность Kv, м³/ч F, см² Mkr., H·m, не более Тип корпуса Nоб. Полн. хода Обозначение эл. привода N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
150 2,5* 450 20 Вода-пар 200 50 130 Проходной 0,25 МЭО-250/25-0,25У-99К 0,25 25 229,5 202
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Параметры эксплуатации

Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Управление клапанами производится приводами:
• типа МЭО через рычаг;
• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);
• других производителей со стандарными узлами присоединения.

Проектируются и изготавливаются с учетом конкретных требований потребителя под заказ.

Применение

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.

Конструктивные исполнения

• запорно-регулирующие;
• регулирующие.
