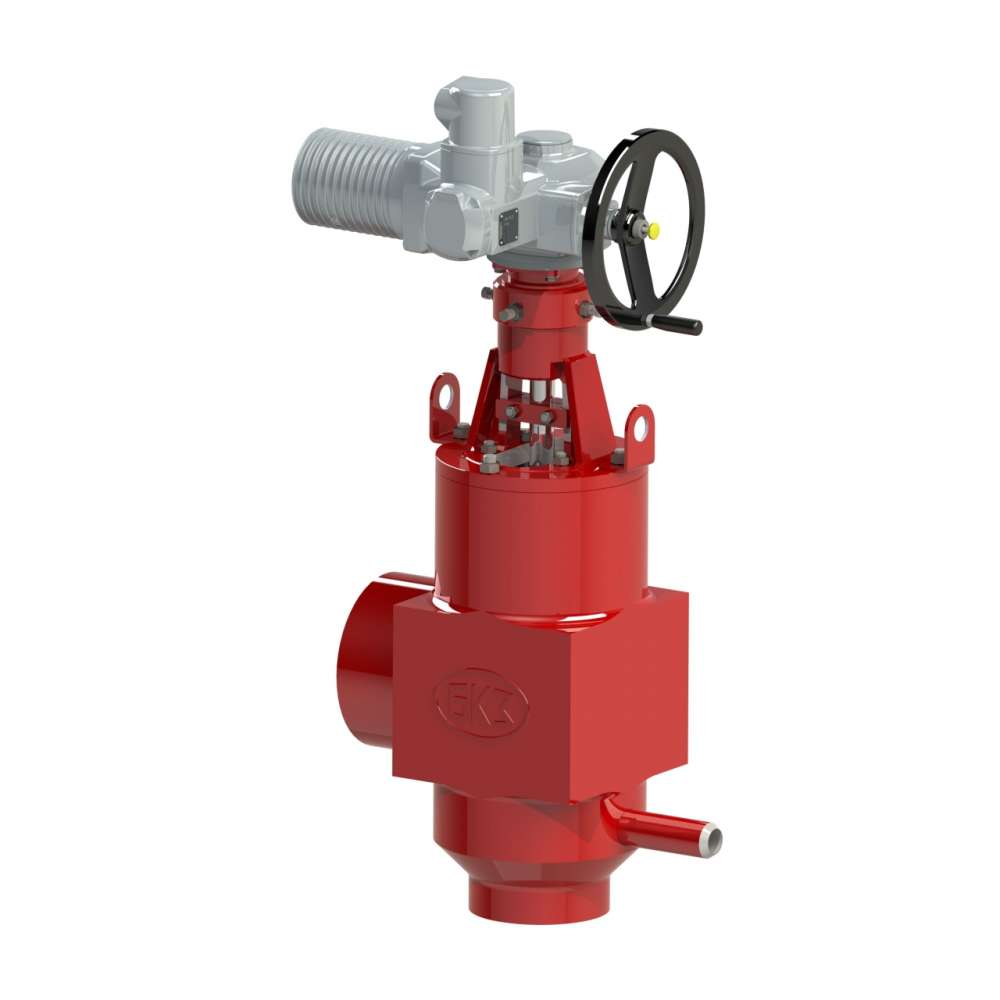

18с-5-4Э Клапан регулирующий специальный

В заказ

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Управление клапанами производится приводами:
• типа МЭО через рычаг;
• многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);
• других производителей со стандарными узлами присоединения.

Проектируются и изготавливаются с учетом конкретных требований потребителя под заказ.

D1, мм: 254
D2, мм: 275
D3, мм: 254
D4, мм: 275
L, мм: 650
H, мм: 1490
h, мм: 1280
Диаметр вх./вых., мм: 250/250
Скачать описание (pdf)
Технические характеристики
DN, мм PN, МПа Tmax среды, ºC Материал корпуса, сталь Рабочая среда Раб. ход, мм Макс. Kv, м³/ч F, см² Мкр., Н·м, не более Тип корпуса Nоб. Полн. хода Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг Масса изделия, кг
250 6,3 425 25Л вода-пар 190 1585 254 600 проходной 32 ПЭМ-В3-630-25-36У 3,1 77 312 400
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.

Конструктивные исполнения:
• запорно-регулирующие;
• регулирующие.
