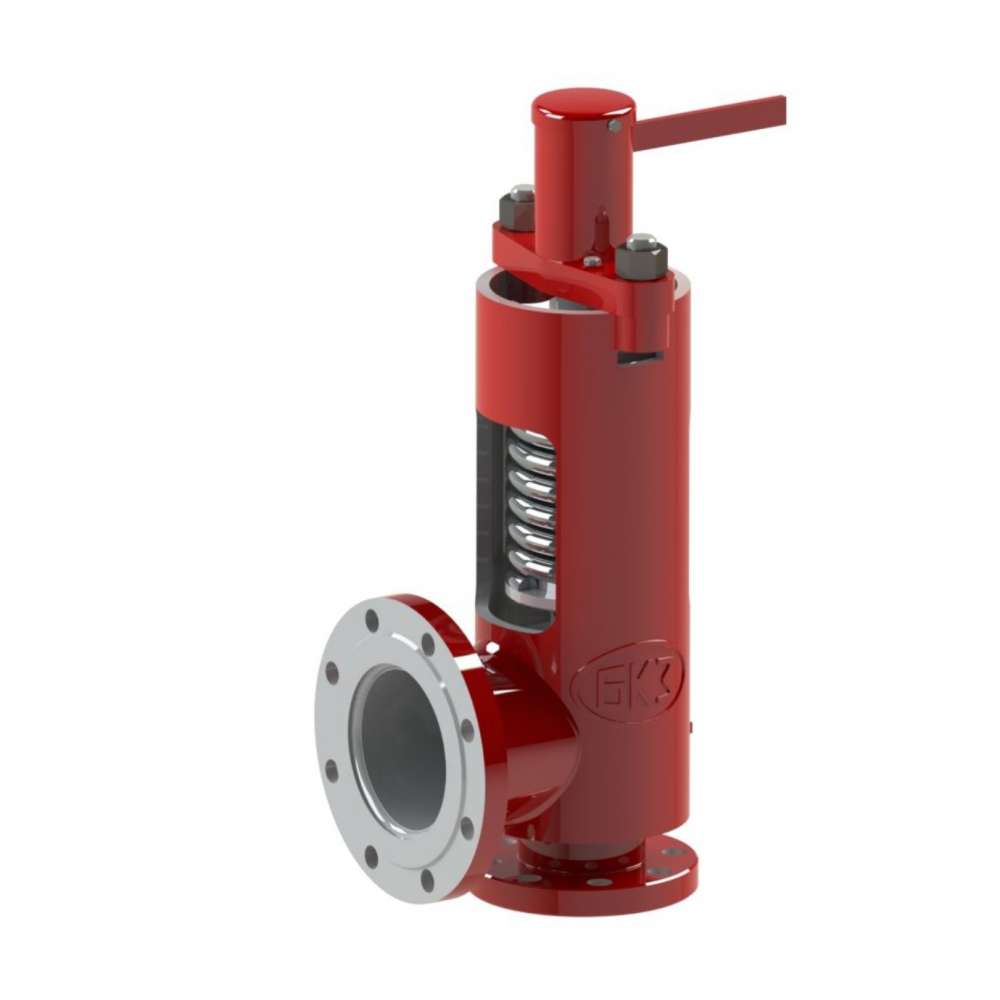

Т-31МС-1 Клапан предохранительный прямого действия

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу:
• цапковое;
• фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части защищаемого объекта.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Технические характеристики
d8, мм: 18
L, мм: 366
h1, мм: 130
D1, мм: 175
D2, мм: 215
d6, мм: 88
d5, мм: 102
d4, мм: 180
d3, мм: 135
d2, мм: 98
d1, мм: 50
Диаметр вх./вых., мм: 50/100
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm F, см² Диапазон настройки клапана Рн, МПа μ, не менее n n1 d7, мм Масса с эл.прив., кг
50 6,3 425 20 пар 12+3 18,1 3,5-4,5 0,65 4 8 23 48,0
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.

Закрывается клапан при понижении давления пара в защищаемом объекте до определенной величины рабочего давления.

Выбор предохранительного клапана из номенклату­ры, приведенной в данном каталоге, осуществляется в зависимости от пара­метров рабочей среды в защищаемом объекте и необхо­димой пропускной способности.

Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
