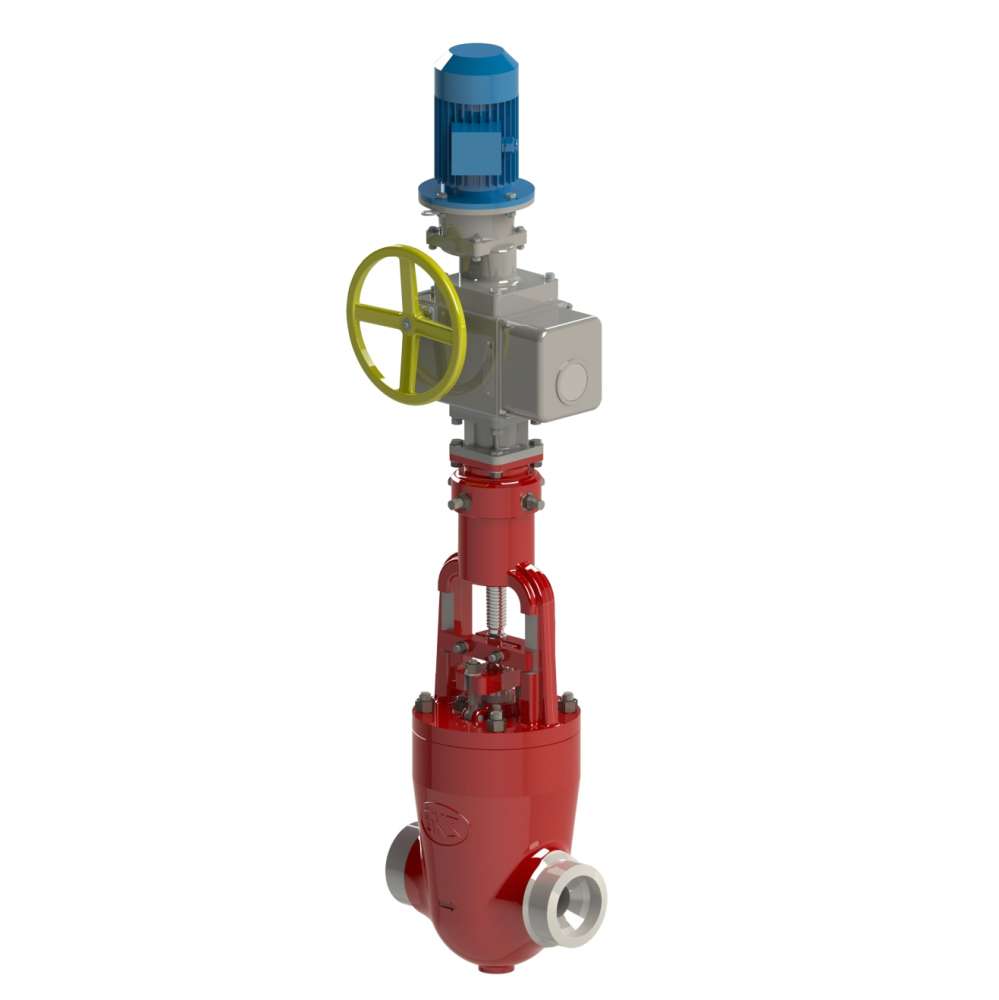

1416-100-Р-01 Клапан регулирующий разгруженный

В заказ

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.

D, мм: 109
D1, мм: 146
L, мм: 400
H, мм: 864
А, мм: 137
Скачать описание (pdf)
Технические характеристики

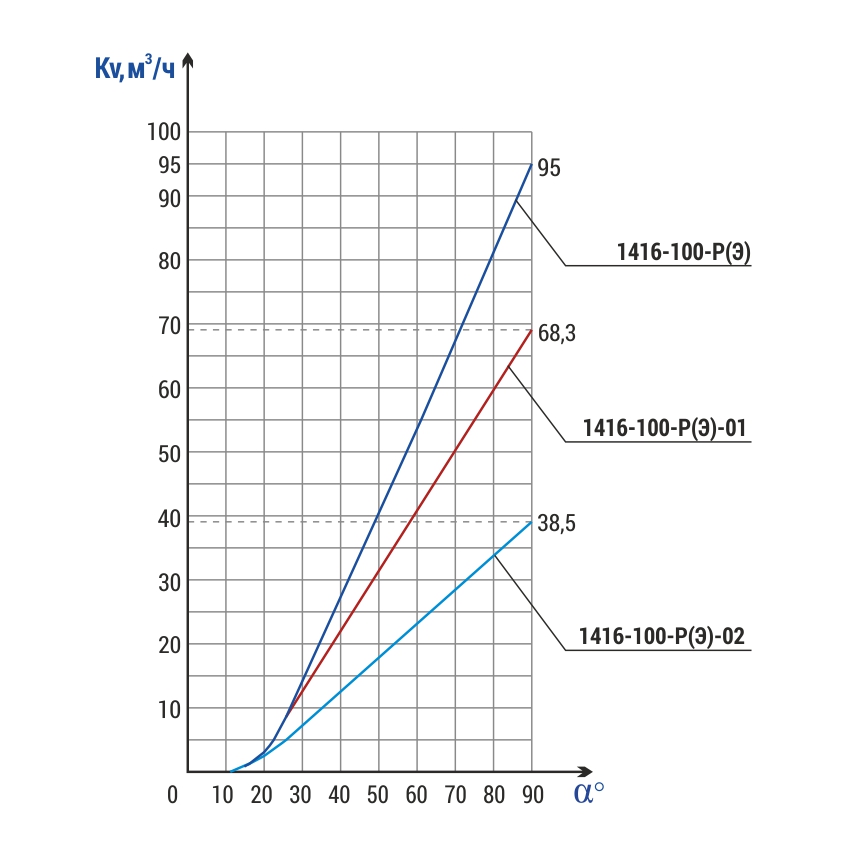

DN, мм Рр, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч Макс. перепад давления, МПа Mkr., H·m, не более Обозначение эл. привода N, кВт t хода, с. Полная масса, кг
100 23,5 250 15ГС вода 68,3 17,6 630 МЭО-630/10-0,25У-92К 0,3 10 318
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.

Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
