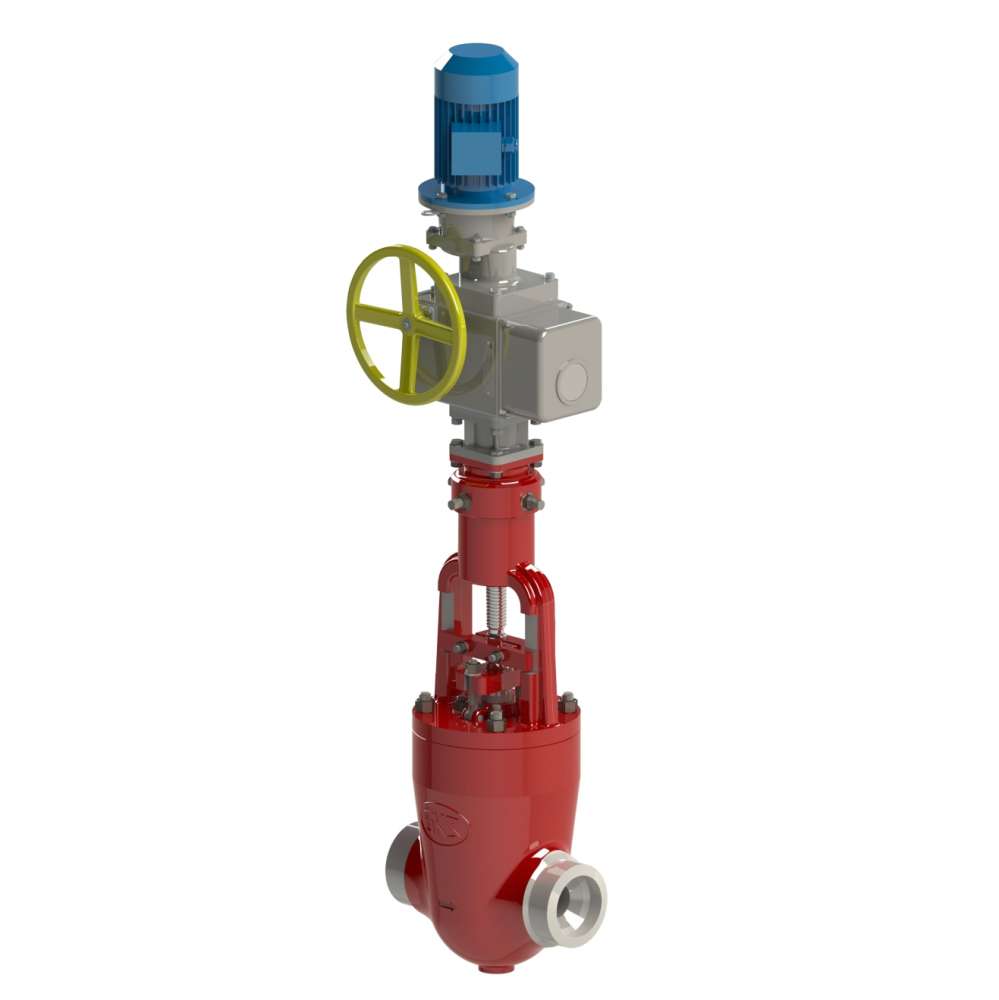

1416-250-Р Клапан регулирующий разгруженный

В заказ

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.

D, мм: 271
D1, мм: 340
L, мм: 650
H, мм: 1396
А, мм: 210
Скачать описание (pdf)
Технические характеристики
DN, мм Рр, МПа Tmax среды, ºC Материал корпуса, сталь Рабочая среда Макс. Kv, м³/ч Макс. перепад давления, МПа Мкр., Н·м, не более Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг Масса изделия, кг
250 23,5 250 15ГС вода 233 17,6 1600 МЭО-1600/25-0,25У-96К 0,49 25 963 1098
μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.

Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
