1с-11-3ЭН Клапан (вентиль) запорный

В заказ

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое,
в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке):
не более 300 Н.

По требованию потребителя клапаны DN10 - DN65
могут быть изготовлены с легко заменяемым седлом
из титанового или никелевого сплава.

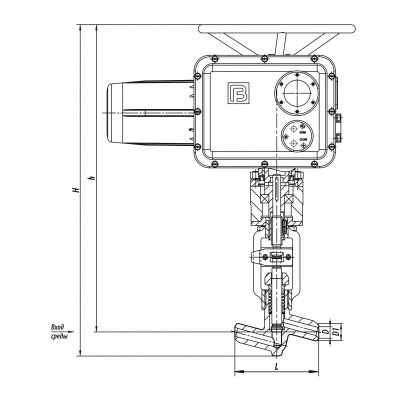

L, мм: 160
H, мм: 588
h, мм: 540
D, мм: 22
D1, мм: 32
Скачать описание (pdf)
Технические характеристики
DN, мм PN, МПа Tmax среды, ºC Мат-л корпуса, сталь Раб. среда Раб. ход, мм Масса изделия, кг Мкр., Н·м, не более Тип корпуса ζ, не более Nоб. Полн. хода Способ управл. Обозначение эл. привода N, кВт t хода, с. Масса изд. без эл. прив., кг
20 10 425 20 вода-пар 20 24,1 80 z-образный 5 5 Э ЭП-З-100-24-А2-06-В 0,45 12,5 10,1

μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
DN - номинальный диаметр; мм
F - площадь седла; см2
h - ход арматуры; мм
Kv - пропускная способность; м3
PN - номинальное давление; кгс/см2
Pp - рабочее давление; МПа
Tmax- максимальная расчётная температура; °C
Mкр.-крутящий момент на шпинделе; Н*м
t - время срабатывания; с

Клапаны (вентили) запорные относятся к запорной арматуре двухпозиционного действия.

Применяются только для открытия или перекрытия трубопрово­дов путем возвратно-поступательного перемещения запорного органа.

Управление запорными клапанами осуществляется при помощи:

  • рукоятки или маховика (М);
  • встроенного электропривода (Э);
  • через шарнир Гука (Г).

Конструкция клапанов адаптирована под применение электроприводов производства:

  • Э – "ЧЗЭМ", г. Чехов;
  • ЭГ – «ГЗ Электропривод», г. Москва;
  • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
  • ЭН – "БЕТРО-Тех", г. Бердск;
  • ЭМ – "Тулаэлектропривод", г. Тула;
  • ЭК – ZPA "Ресky", Чехия;
  • ЭД – "АUMA", Германия;
  • других производителей со стандартными узлами присоединения.


Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80,

при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
