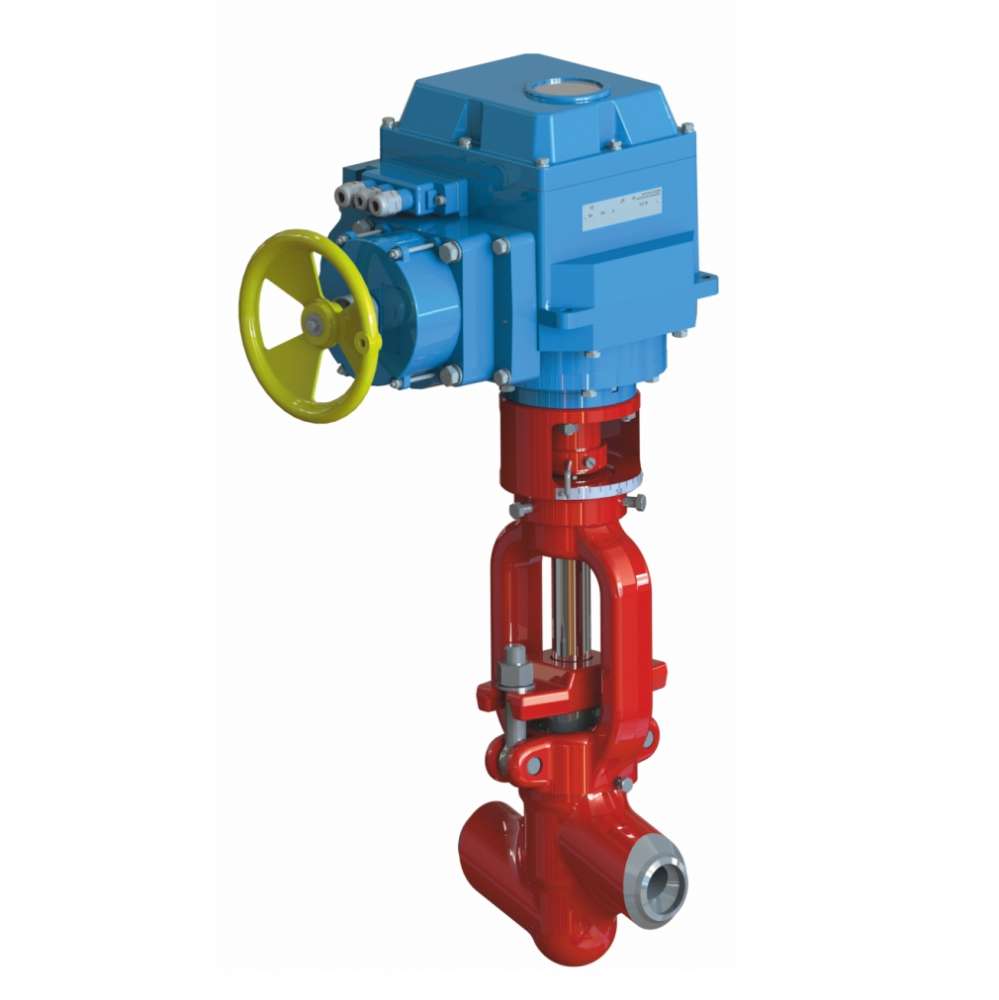

22с-32-2-Э Клапан-регулятор температуры прямоточный, дисковый

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
А, мм: 95
D, мм: 57
d, мм: 31
h, мм: 450
L, мм: 250
DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч Макс. перепад давления, МПа F, см² Рабочий ход золотника, градусов Mkr., H·m, не более Способ управления N, кВт Время полного открытия (закрытия), сек Масса с эл.прив., кг Масса без эл. прив., кг H, мм
32 37,3 280 20 Вода-пар По ТЗ Заказчика от 0,2 до 14,6 7,0 По ТЗ Заказчика от 0,05 до 4,46 90 250 МЭОФ-250/25-0,25-99К 0,25 25 69 45 740
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Назначение

Клапаны-регуляторы температуры прямоточные, дисковые, DN 20-65 типа 22с предназначены:

  • для регулирования температуры пара в тракте котла в качестве клапанов впрыска;
  • для регулирования температуры редуцированного пара в ОУ, РОУ, БРОУ энергоблоков и других трубопроводах, в том числе на трубопроводах непрерывной продувки.

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.

Управление

  • Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.
  • Других производителей со стандартными узлами присоединения.

Оснащение КШУ

  • На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  • Через протокол Profibus DP (Master).
  • Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
