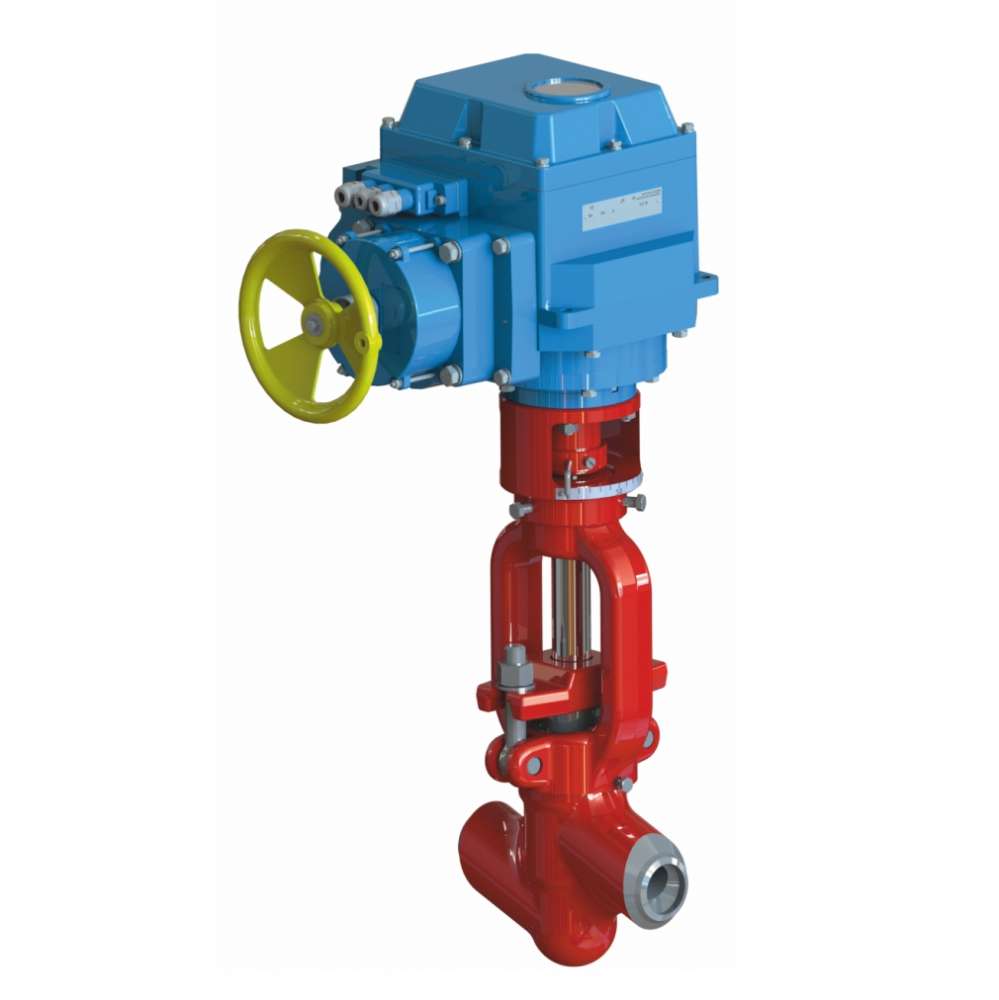

22с-40-2-Э Клапан-регулятор температуры прямоточный, дисковый
В заказ
Скачать описание
Скачать 3D модель .STP
Скачать 3D модель .STPТУ 2913-001-15365247-2004
Технические характеристики
| А, мм: | 95 |
| D, мм: | 57 |
| d, мм: | 39 |
| h, мм: | 450 |
| L, мм: | 250 |
| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | Макс. перепад давления, МПа | F, см² | Рабочий ход золотника, градусов | Mkr., H·m, не более | Способ управления | N, кВт | Время полного открытия (закрытия), сек | Масса с эл.прив., кг | Масса без эл. прив., кг | H, мм |
| 40 | 3,3 | 280 | 20 | Вода-пар | По ТЗ Заказчика от 0,2 до 14,6 | 7,0 | По ТЗ Заказчика от 0,05 до 4,46 | 90 | 250 | МЭОФ-250/25-0,25-99К | 0,25 | 25 | 69 | 45 | 740 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны-регуляторы температуры прямоточные, дисковые, DN 20-65 типа 22с предназначены:
- для регулирования температуры пара в тракте котла в качестве клапанов впрыска;
- для регулирования температуры редуцированного пара в ОУ, РОУ, БРОУ энергоблоков и других трубопроводах, в том числе на трубопроводах непрерывной продувки.
Параметры эксплуатации
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.
Управление
- Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.
- Других производителей со стандартными узлами присоединения.
Оснащение КШУ
- На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
- Через протокол Profibus DP (Master).
- Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
