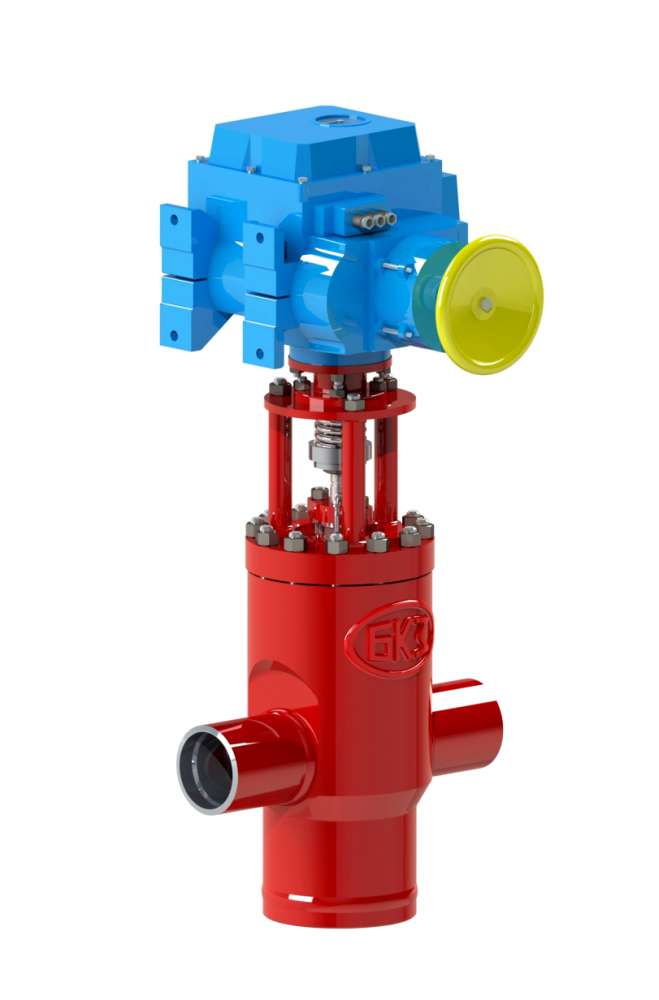

Клапан регулирующий дисковый 23с-100-2-Э
В заказ
Скачать 3D модель .STP
| L, мм: | 430 |
| h, мм: | 757 |
| D2, мм: | 97 |
| D3, мм: | 108 |
| D1, мм: | 108 |
| D, мм: | 97 |
| DN, мм | РN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | F, см² | Mkr., H·m, не более | Диаметр вх./вых., мм | Способ управления | N, кВт | Время полного открытия (закрытия), сек | Масса с эл.прив., кг | Масса без эл. прив., кг | H, мм |
| 100 | 6,3 | 425 | 20 | Вода-пар | 64,5 | 21,0 | 250 | 100/100 | МЭОФ-250/25-0,25У-99К | 0,25 | 25 | 114 | 74 | 975 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны регулирующие разгруженные, дисковые, DN 80-200 типа 23с предназначены для регулирования расхода или давления рабочей среды.

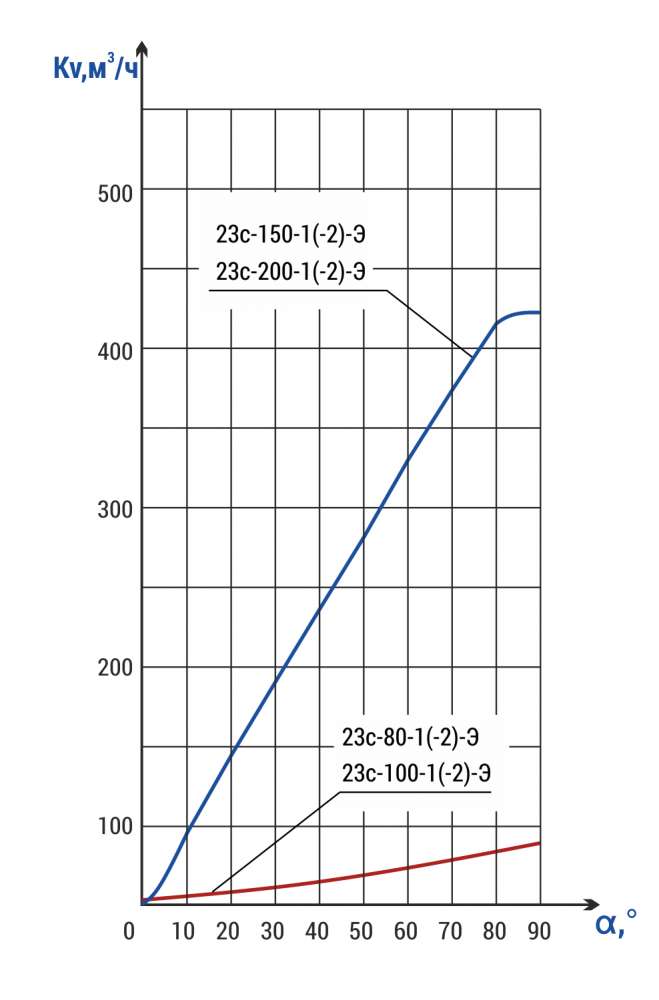

Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно седла.
В качестве запорного органа не применяется.
Технические характеристики
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное, вертикальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.
Управление
Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.
Возможно оснащение КШУ по требованию заказчика.
