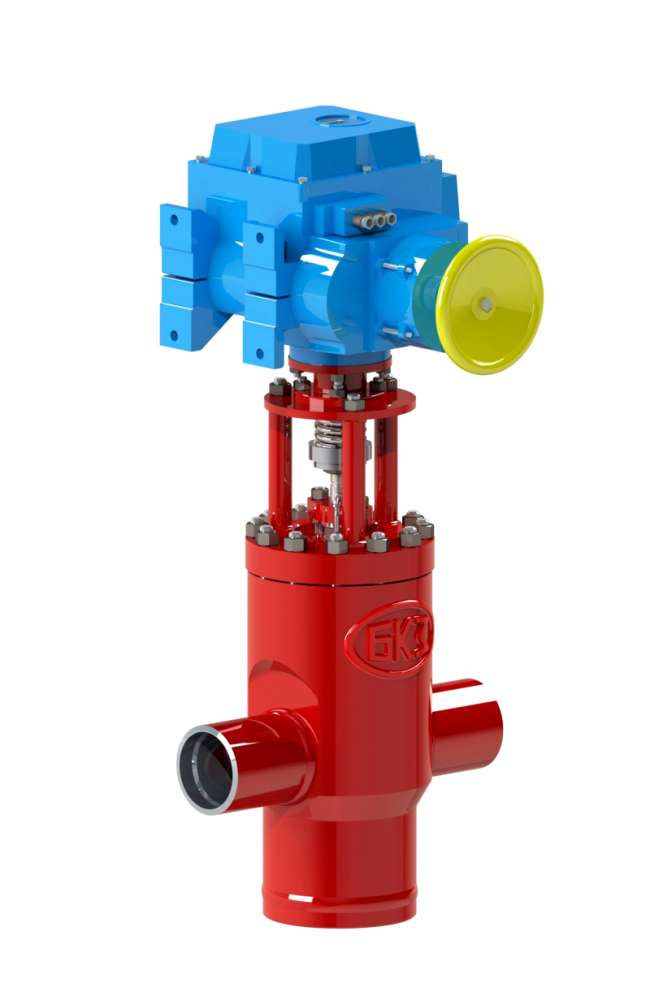

23с-150-2-Э Клапан регулирующий разгруженный, дисковый

В заказ

Скачать описание (pdf)

ТУ 3740-002-15365247-2004

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 3, 4, 5 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное, вертикальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.
Управление осуществляется:
• встроенными электроприводами МЭОФ производства
ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
• других производителей со стандартными узлами присоединения.

Технические характеристики
Диаметр вх./вых., мм: 150/150
D, мм: 147
D1, мм: 159
D2, мм: 147
D3, мм: 159
L, мм: 600
H, мм: 1465
DN, мм PN, MПa Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч F, см² Mkr., H·m, не более Обозначение эл. привода N, кВт Время полного открытия (закрытия), сек Масса с эл.прив., кг
150 6,3 425 20 вода-пар 354 119,65 1000 МЭОФ-1000/25-025У-97К 0,25 25 540
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие разгруженные, дисковые, DN 80-200 типа 23с предназначены для регулирования расхода или давления рабочей среды.

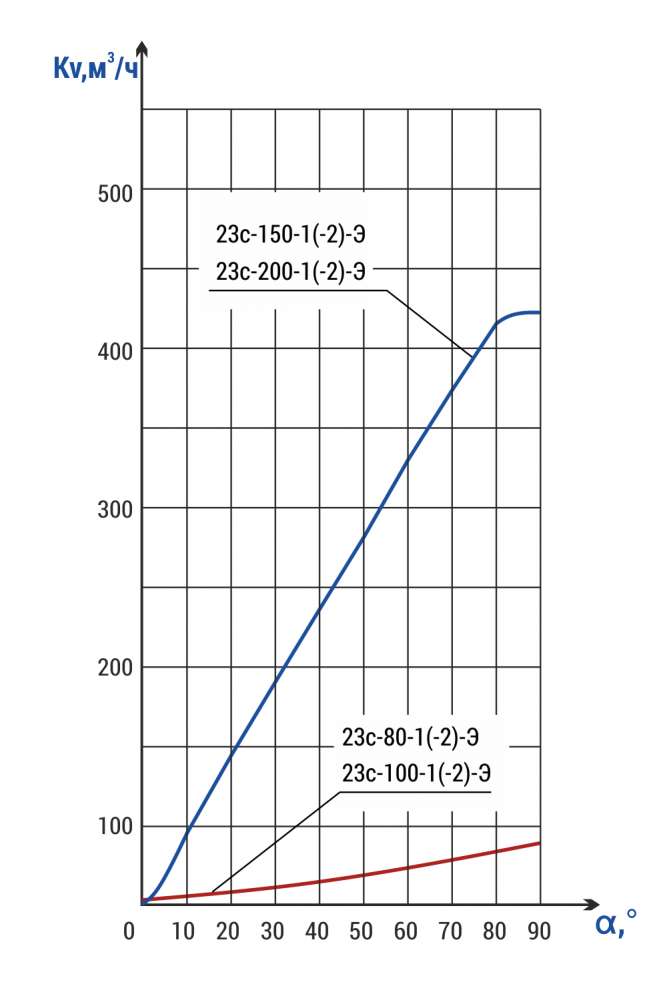

Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно седла.

В качестве запорного органа не применяется.
