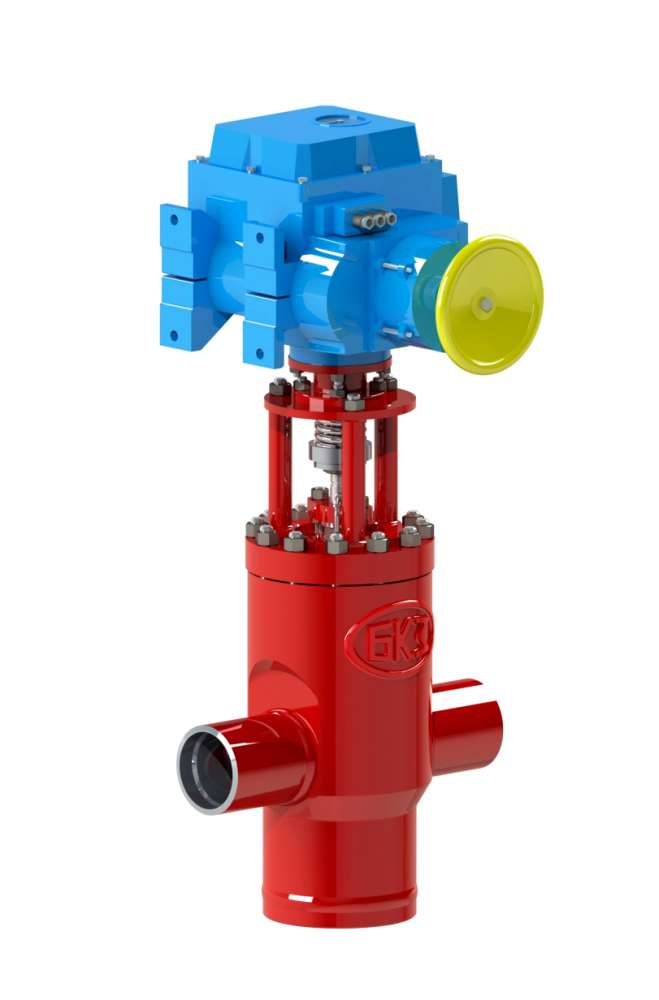

Клапан регулирующий дисковый 23с-200-1-Э

Скачать 3D модель .STP

Технические характеристики

L, мм:	600
h, мм:	1162
D2, мм:	195
D3, мм:	219
D1, мм:	219
D, мм:	195

DN, мм	РN, МПа	Tmax среды, ºC	Материал корп., сталь	Раб. среда	Макс. Kv, м³/ч	F, см²	Mkr., H·m, не более	Диаметр вх./вых., мм	Способ управления	N, кВт	Время полного открытия (закрытия), сек	Масса с эл.прив., кг	Масса без эл. прив., кг	H, мм
200	10,0	450	20	Вода-пар	354,0	119,65	1000	200/200	МЭОФ-1000/25-025У-97К	0,25	25	550	508	1465

Условные обозначения

DN - номинальный диаметр; мм
PN - номинальное давление
Pp - рабочее давление
Tmax- максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
Mкр.-крутящий момент на шпинделе
t - время срабатывания

Способ управления:
М - при помощи маховика,
Э - с помощью встроенного электропривода,
Ц - через цилиндрический редуктор,
К - через конический редуктор.

Назначение

Клапаны регулирующие разгруженные, дисковые, DN 80-200 типа 23с предназначены для регулирования расхода или давления рабочей среды.

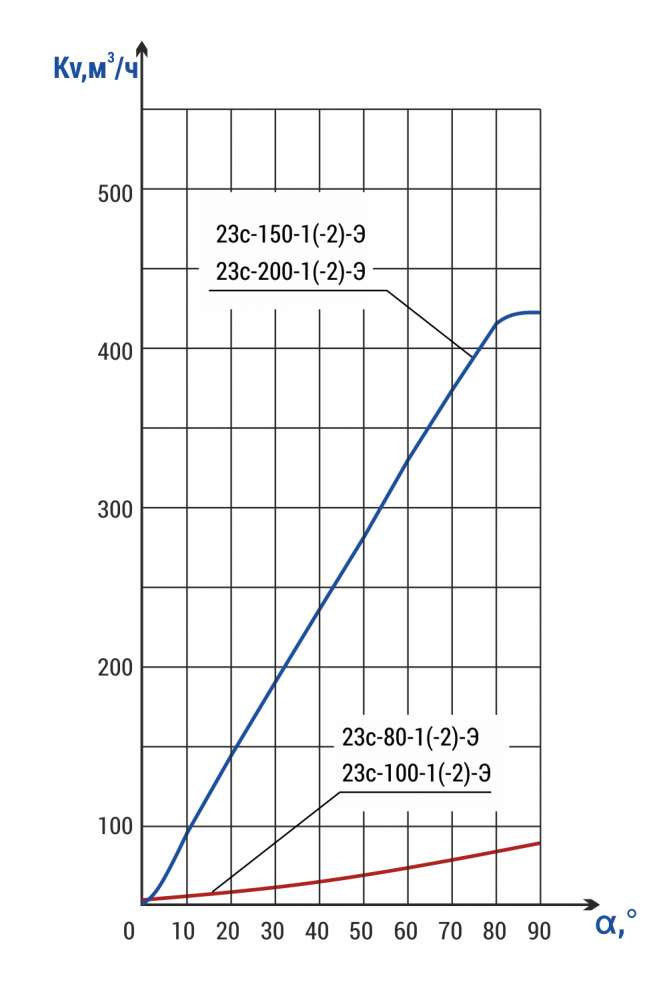

Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно седла.
В качестве запорного органа не применяется.

Технические характеристики

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное, вертикальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.

Управление

Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.

Возможно оснащение КШУ по требованию заказчика.
