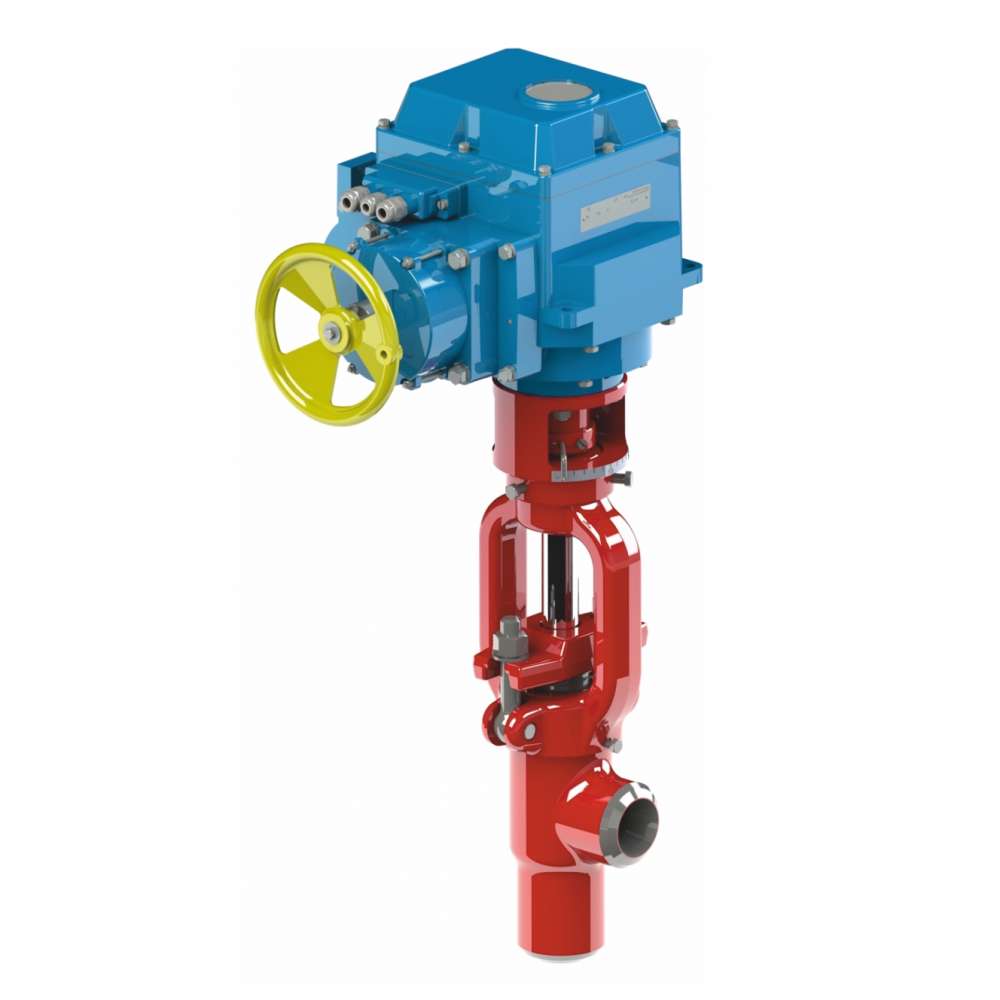

24с-32-Э Клапан-регулятор температуры угловой, дисковый
В заказ
Скачать 3D модель .STPТУ 2913-001-15365247-2004
| L, мм: | 120 |
| А, мм: | 185 |
| H, мм: | 705 |
| h, мм: | 415 |
| d, мм: | 32 |
| D, мм: | 42 |
| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Условная пропускная способность Kv, м³/ч | Макс. перепад давления, МПа | F, см² | Рабочий ход золотника, градусов | Mkr., H·m, не более | Способ управления | N, кВт | Время полного открытия (закрытия), сек | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 32 | 37,3 | 280 | 20 | Вода | Заказчика | 7 ,0 | Заказчика | 90 | 250 | МЭОФ-250/25-0,25У-99К | 0,25 | 25 | 69 | 45 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны-регуляторы температуры угловые, дисковые, DN 20-65 типа 24с предназначены для регулирования температуры пара.
Применяются для регулирования температуры перегрева пара на котлах, редуцированного пара в ОУ, РОУ, БРОУ энергоблоков и других трубопроводах, в том числе на трубопроводах непрерывной продувки.
Технические характеристики
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.
Управление
Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.
Оснащение КШУ по требованию заказчика.
