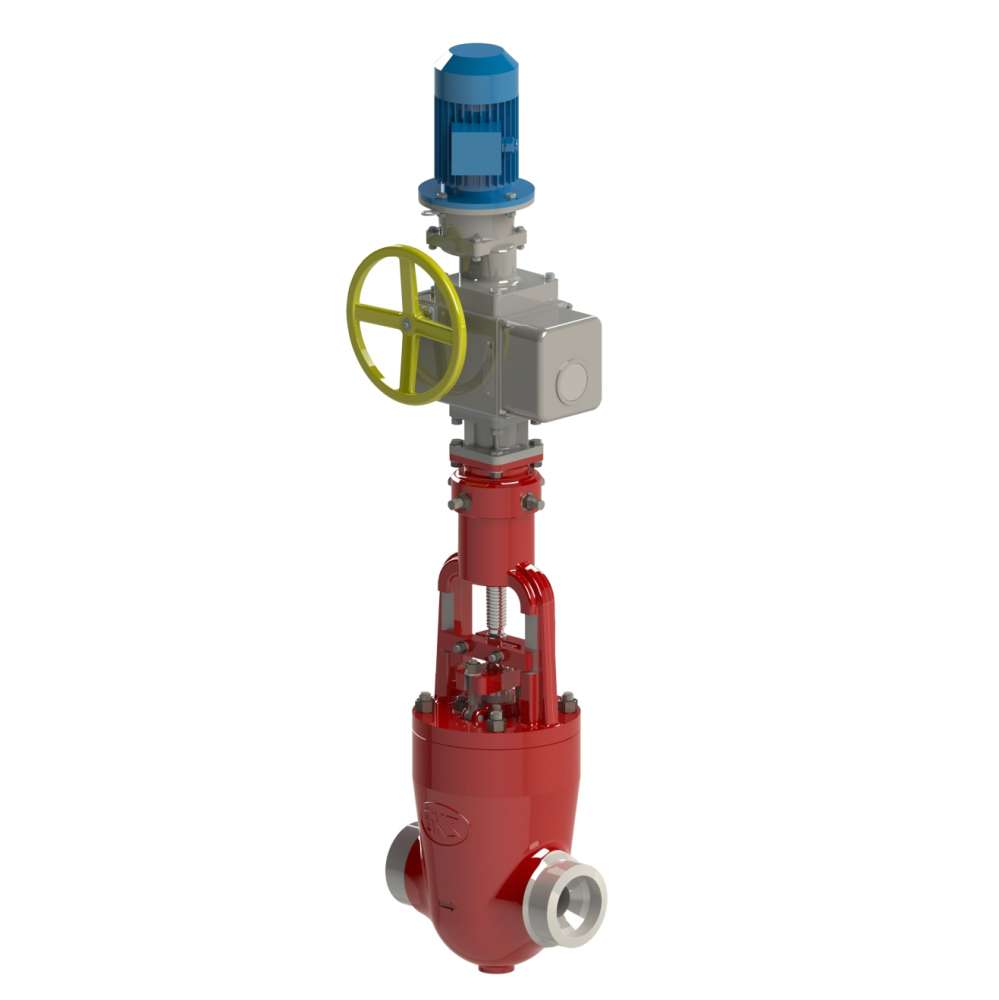

1416-100-Э-01 Клапан регулирующий разгруженный

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.

Технические характеристики
А, мм: 137
L, мм: 400
D1, мм: 146
D, мм: 109
DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Условная пропускная способность Kv, м³/ч Макс. перепад давления, МПа Mkr., H·m, не более Обозначение эл. привода N, кВт t хода, с. Масса с эл.прив., кг
100 23,5 250 15ГС вода 68,3 17,6 1000 МЭОФ-1000/20-0,25У-96К 0,29 20 198
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.

Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
