1416-100-Э Клапан регулирующий разгруженный
В заказ
Скачать описание
ТУ 2913-001-15365247-2004
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами: через рычаг от привода типа МЭО и МЭОФ.
Технические характеристики

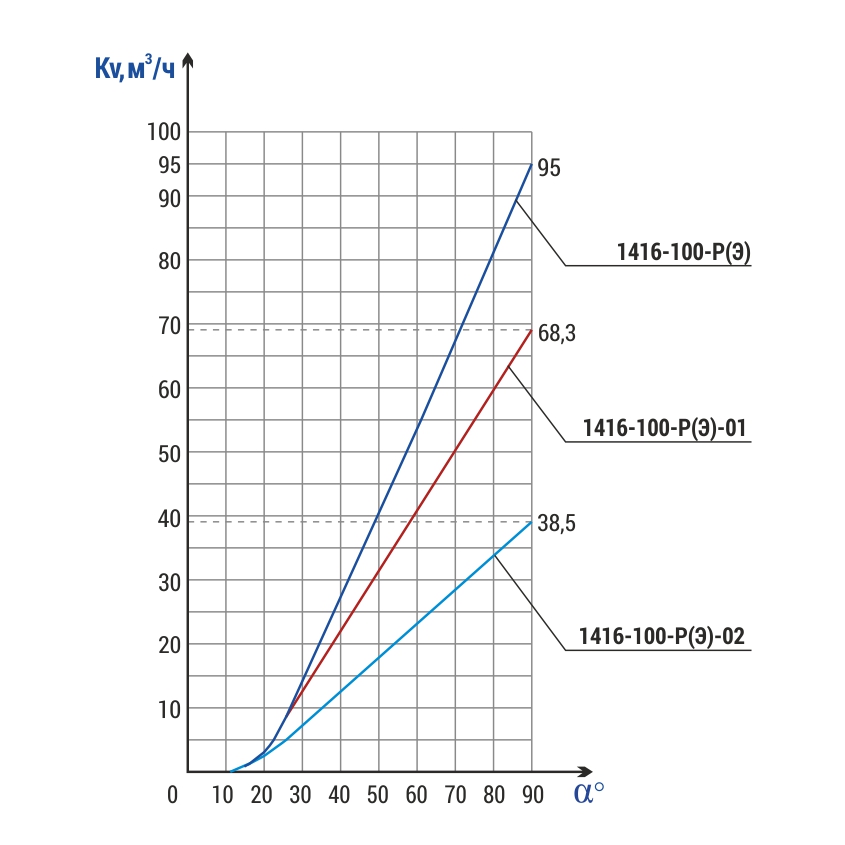

| А, мм: | 137 |
| L, мм: | 400 |
| D1, мм: | 146 |
| D, мм: | 109 |
| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Условная пропускная способность Kv, м³/ч | Макс. перепад давления, МПа | Mkr., H·m, не более | Обозначение эл. привода | N, кВт | t хода, с. | Масса с эл.прив., кг |
| 100 | 23,5 | 250 | 15ГС | вода | 95 | 17,6 | 1000 | МЭОФ-1000/20-0,25У-96К | 0,29 | 20 | 198 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.
Рассчитаны на работу при перепадах рабочего давления среды до 17,6 МПа.
