1416-225-Э Клапан регулирующий разгруженный
В заказ
Скачать 3D модель .STPТУ 2913-001-15365247-2004
| D1, мм: | 285 |
| L, мм: | 650 |
| H, мм: | 1955 |
| А, мм: | 245 |
| D, мм: | 226 |
| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | Mkr., H·m, не более | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |

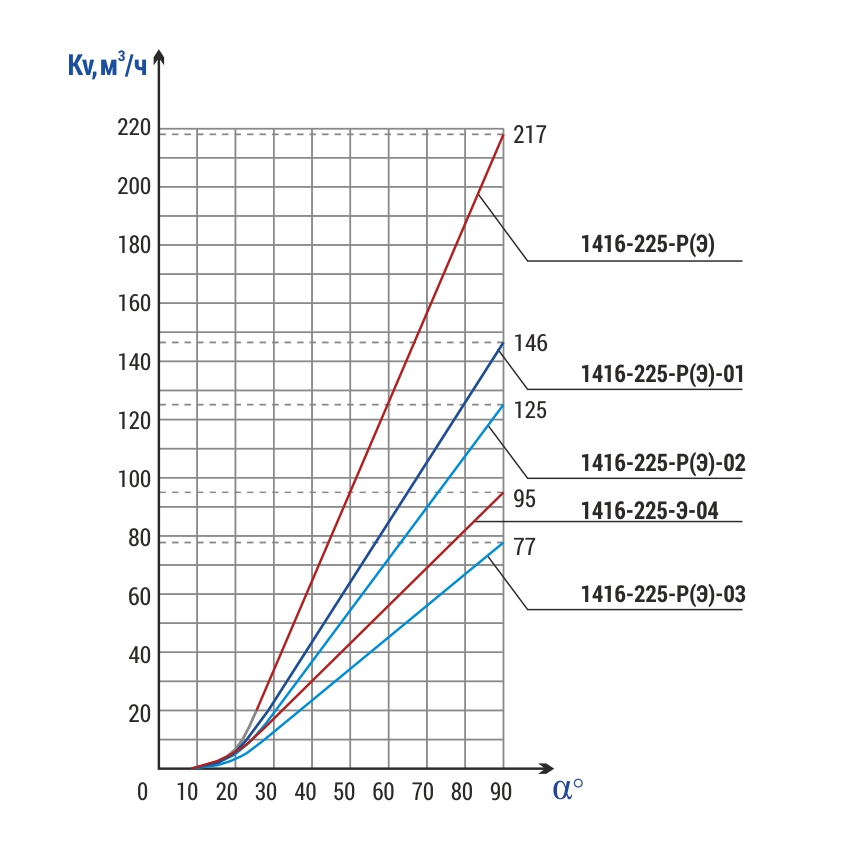

| 225 | 23,5 | 250 | 15ГС | Вода | 217 | 1600 | МЭОФ-1600/25-0,25У-96К | 0,3 | 25 | 1092 | 968 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.
Рассчитаны на работу при перепадах рабочего давления до 17,6 МПа.
Параметры эксплуатации
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Оснащение комплектными шкафами управления
На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
Управление
Через рычаг от привода типа МЭО и МЭОФ.
