1416-225-Р-04 Клапан регулирующий разгруженный

Скачать 3D модель .STP

ТУ 2913-001-15365247-2004

Технические характеристики

А, мм:	245
H, мм:	1431
L, мм:	650
D1, мм:	285
D, мм:	226

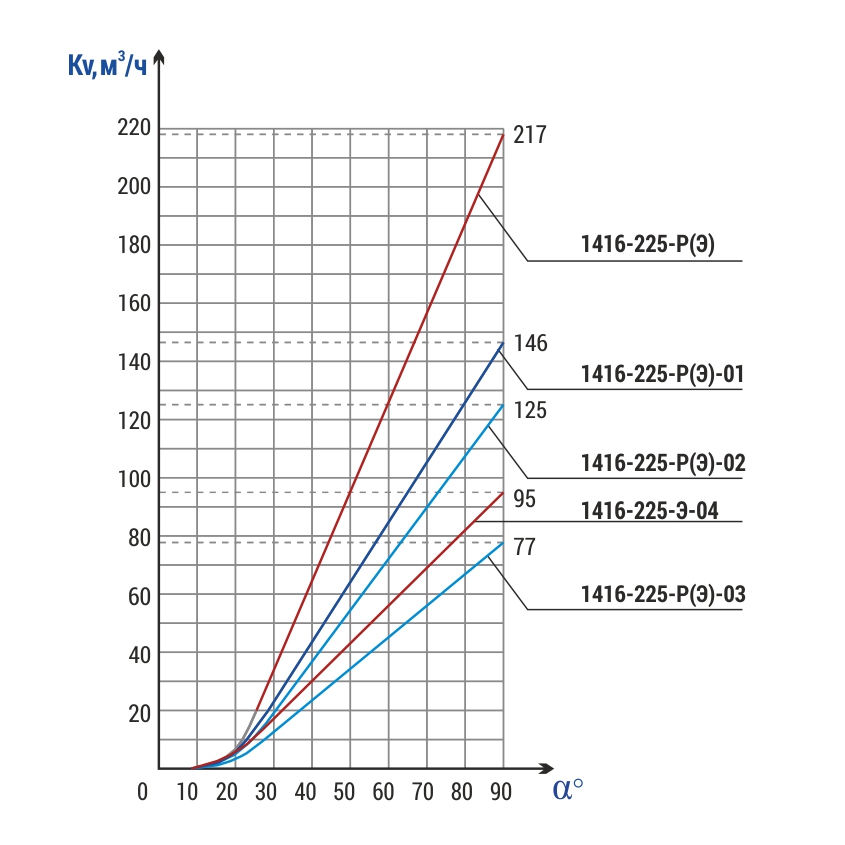

DN, мм	Рр, МПа	Тp (Tmax), ºC	Материал корп., сталь	Раб. среда	Макс. Kv, м³/ч	Mkr., H·m, не более	Способ управления	N, кВт	t хода, с.	Масса с эл.прив., кг	Масса без эл. прив., кг
225	23,5	250	15ГС	Вода	95	1600	МЭО-1600/25-0,25У-92К	0,49	25	1088	953

Условные обозначения

DN - номинальный диаметр; мм
PN - номинальное давление
Pp - рабочее давление
Tmax- максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
Mкр.-крутящий момент на шпинделе
t - время срабатывания

Способ управления:
М - при помощи маховика,
Э - с помощью встроенного электропривода,
Ц - через цилиндрический редуктор,
К - через конический редуктор.

Назначение

Клапаны регулирующие разгруженные серии 1416 предназначены для регулирования расхода питательной воды и устанавливаются в узлах питания парогенераторов.
Применяются в качестве всережимных регулирующих органов.
Рассчитаны на работу при перепадах рабочего давления до 17,6 МПа.

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Оснащение комплектными шкафами управления

На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Управление

Через рычаг от привода типа МЭО и МЭОФ.
