10с-5-4-1 Клапан регулирующий игольчатый
В заказ
Скачать 3D модель .STPТУ 2913-001-15365247-2004
| L, мм: | 220 |
| D1, мм: | 60 |
| H, мм: | 468 |
| d, мм: | 320 |
| D, мм: | 49 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Макс. Kv, м³/ч | Макс. перепад давления, МПа | F, см² | Mkr., H·m, не более | Nоб. Полн. хода | Способ управления | Масса без эл. прив., кг |
| 50 | 25 | 350 | 20 | Вода-пар | 30 | 5,75 | 1,0 | 0,9 | 250 | 5,0 | Маховик | 40,0 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.
Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С.
Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
По требованию потребителя клапаны регулирующие игольчатые DN10 - Dn65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.
Клапаны (вентили) регулирующие игольчатые применяются в качестве регуляторов расхода жидкости.
Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.

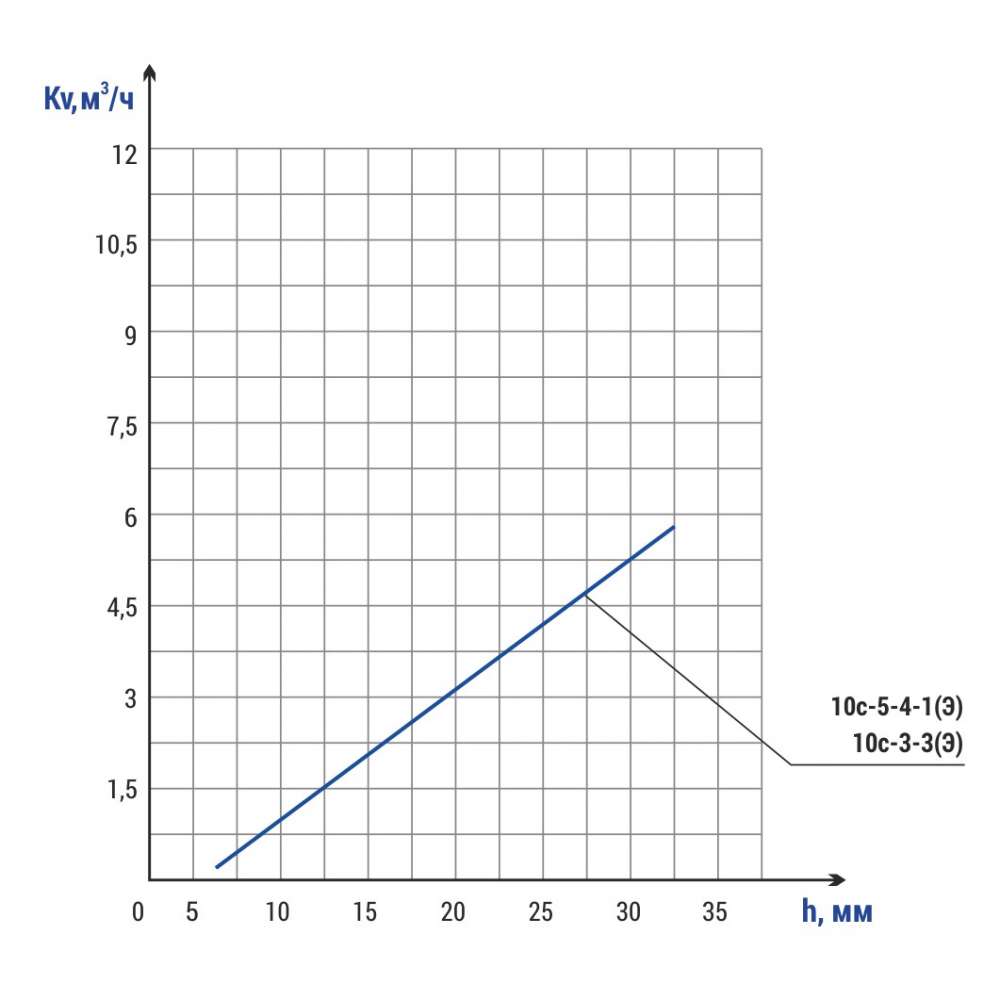

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.
Управление: маховиком или приводом с токовым датчиком положения типов ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») или прямоходными пневмоприводами марок FESTO, VALBIA, AIR Torque, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.
Клапаны, оснащенные приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С;
• на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
• на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
В качестве запорных органов не применяются.
