1197-65-Р Клапан регулирующий игольчатый

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
D1, мм: 76
D, мм: 62
L, мм: 250
H, мм: 595
h, мм: 500
h1, мм: 460
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Макс. расход пара при критическом перепаде давления, т/ч Макс. перепад давления, МПа F, см² Mkr., H·m, не более Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
65 9,8 540 12Х1МФ Пар 30 23,77 Крит 7,5 630 МЭО-630/25-0,25У-92К 0,20 10,0 114,0 40,0
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие игольчатые с рычажным приводом применяются в качестве регуляторов расхода жидкости.

Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.
В качестве запорных органов не применяются.

Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.
Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С. Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

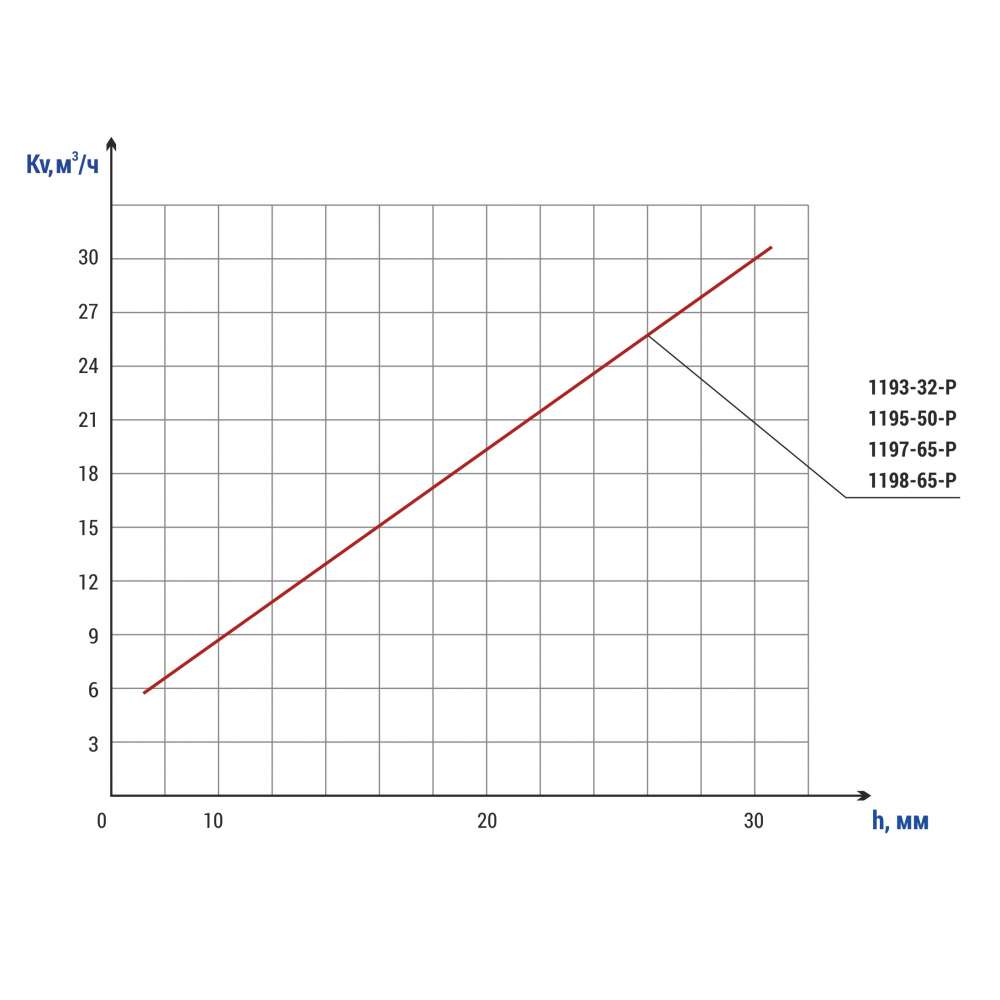

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.
Управление: дистанционно (автоматически) приводами типа МЭО через рычаг. Допустимый перепад давления на клапане не должен превышать 1МПа.

По требованию потребителя клапаны регулирующие игольчатые с рычажным приводом DN10 - Dn65
могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Управление: дистанционно (автоматически) приводами типа МЭО через рычаг. Допустимый перепад давления на клапане не должен превышать 1МПа.

Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С;
• на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
• на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
