815-40-Рв Клапан регулирующий игольчатый
В заказ
Скачать 3D модель .STPТУ 2913-001-15365247-2004
| D, мм: | 31 |
| D1, мм: | 60 |
| h1, мм: | 90 |
| H, мм: | 497 |
| L, мм: | 190 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Макс. расход пара при критическом перепаде давления, т/ч | Макс. перепад давления, МПа | F, см² | Mkr., H·m, не более | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 40 | 25 | 545 | 12Х1МФ | Пар | 44 | 25,0 | Крит | 3,2 | 2350* | МЭО-630/25-0,25У-92К | 0,20 | 12,4 | 94,0 | 19,5 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Клапаны регулирующие игольчатые с рычажным приводом применяются в качестве регуляторов расхода жидкости.
Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.
В качестве запорных органов не применяются.
Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.
Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С. Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

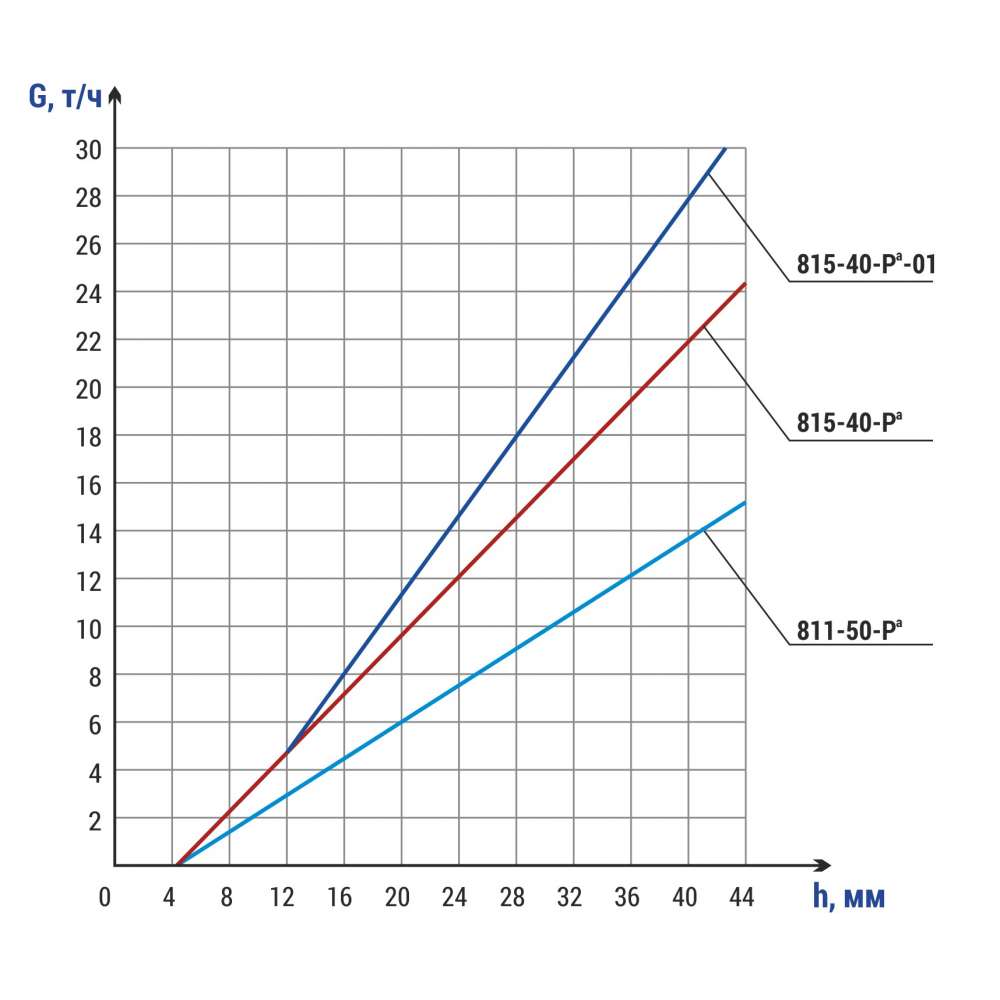

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.
Управление: дистанционно (автоматически) приводами типа МЭО через рычаг. Допустимый перепад давления на клапане не должен превышать 1МПа.
По требованию потребителя клапаны регулирующие игольчатые с рычажным приводом DN10 - Dn65
могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.
Управление: дистанционно (автоматически) приводами типа МЭО через рычаг. Допустимый перепад давления на клапане не должен превышать 1МПа.
Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С;
• на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
• на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
