12с-3-1 Клапан регулирующий с поворотной заслонкой
В заказ
Скачать описание
ТУ 3740-002-15365247-2004
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами производится четвертьоборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары) и др.
Технические характеристики
| L, мм: | 38 |

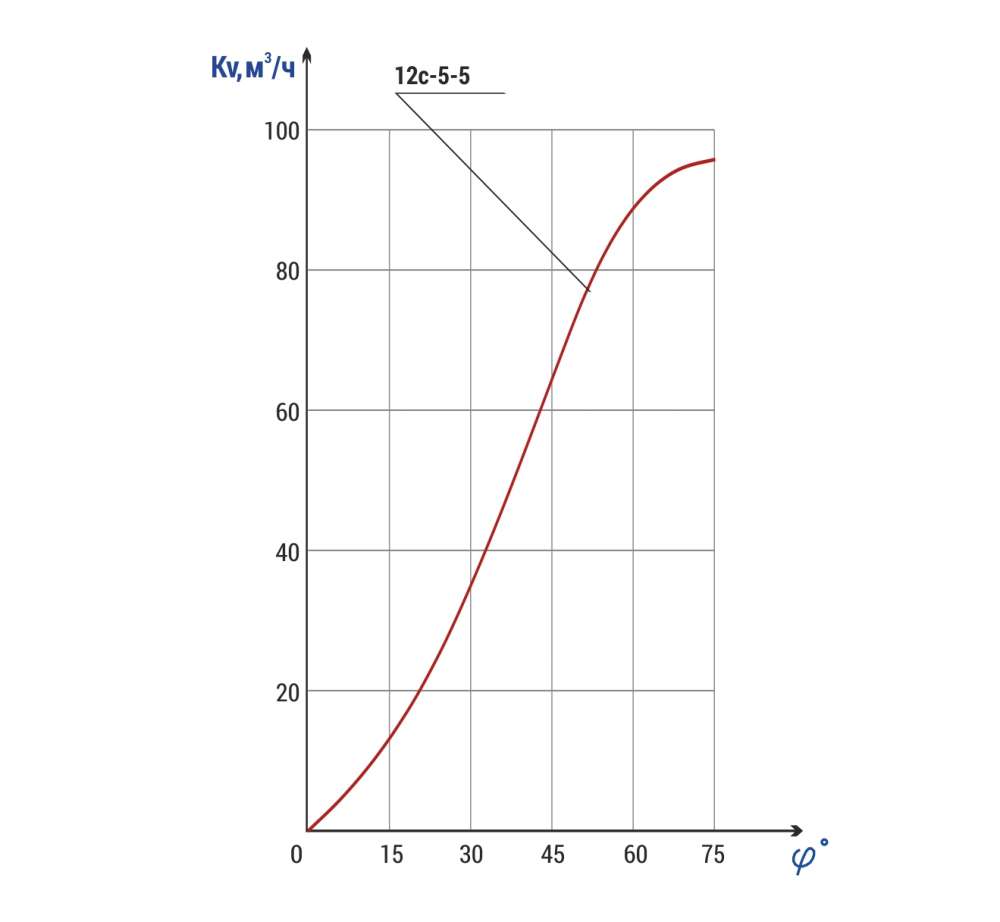

| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Условная пропускная способность Kv, м³/ч | F, см² | Mkr., H·m, не более | Nоб. Полн. хода | Обозначение эл. привода | N, кВт | Время полного открытия (закрытия), сек | Масса с эл.прив., кг |
| 50 | 0,1 | 400 | 09Г2С | воздух, газы | 95 | 12 | 95 | 0,25 | МЭО-40/25-0,25У-99К | 0,095 | 25 | 12,5 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Клапаны регулирующие с поворотной заслонкой типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха.
Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.
Максимальный перепад давления на клапане ограничен.
