12с-3-2 Клапан регулирующий угловой
В заказ
Скачать 3D модель .STP
| d, мм: | 18 |
| D1, мм: | 170 |
| D2, мм: | 142 |
| D, мм: | 100 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | F, см² | Mkr., H·m, не более | Nоб. Полн. хода | Способ управления | N, кВт | t хода, с. | n | Масса с эл.прив., кг |
| 100 | (0,1) | (400) | 09Г2С | Воздух, газы | 54,5 | 50 | 0,25 | МЭО-40/25-0,25У-99К | 0,095 | 25 | 2 | 18 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Тип арматуры
Регулирующая арматура
Назначение
Клапаны типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха.

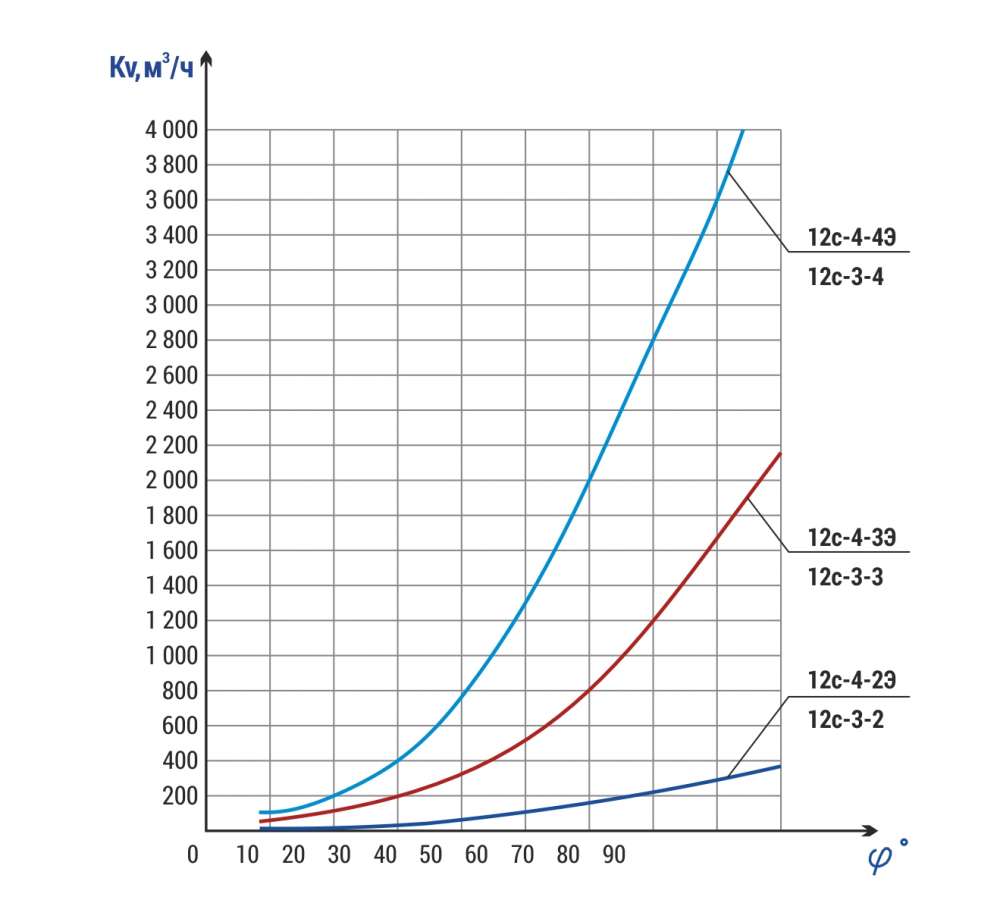

- Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.
- Полное открытие затвора соответствует повороту рычага на угол 75° от закрытого положения.
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-00215365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В.00069/19 № 0127964
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации от 25.01.2023, действительно до 23.01.2026
Технические характеристики
Присоединение к трубопроводу: под сварку.
Максимальный перепад давления на клапане ограничен.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Управление
- Четвертьоборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары)
- Других производителей со стандартными узлами присоединения.
Оснащение комплектными шкафами управления
- На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
- Через протокол Profibus DP (Master).
- Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
Сертификат соответствия
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В.00069/19 № 0127964.
Сроком действия с 27.12.2019 по 26.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481101908, 8481805990, 8481808508
Сертификат соответствия выдан на основании: Протоколов испытаний №19-219, №19-220 от 19.12.2019 №19-225 от 20.12.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 467 от 18.12.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования".
Дополнительная информация
ГОСТ 12.2.063-2015 "Арматура трубопроводная. Общие требования безопасности".
Условия хранения продукции: 6(ОЖ) по ГОСТ 15150-69.
Срок хранения: 3 года.
Назначенный срок службы: 25 лет.
