12с-3-3 Клапан регулирующий с поворотной заслонкой

В заказ

Скачать описание (pdf)

ТУ 3740-002-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами производится четвертьоборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары) и др.

Технические характеристики
L, мм: 58
H, мм: 507
d, мм: 18
D, мм: 200
D1, мм: 280
D2, мм: 252

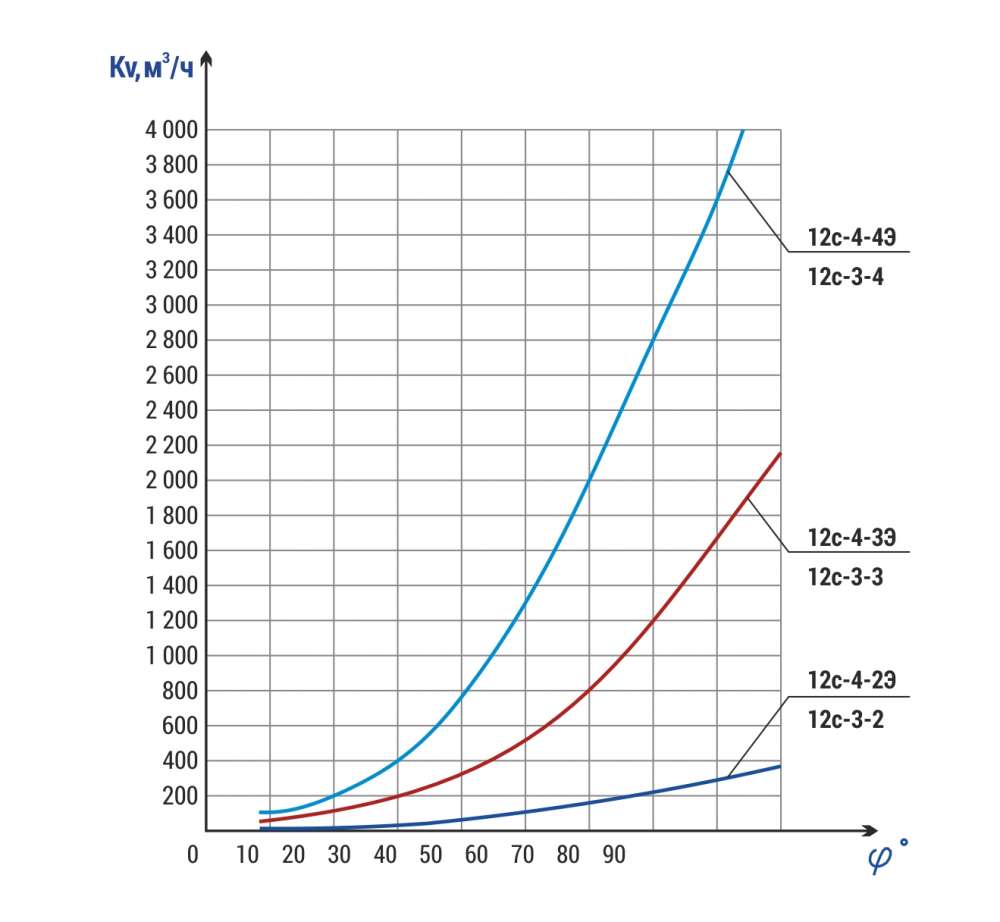

DN, мм PN (Pp*), MПa Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч F, см² Mkr., H·m, не более Nоб. Полн. хода Обозначение эл. привода N, кВт Время полного открытия (закрытия), сек n Масса с эл.прив., кг
200 0,1 400 09Г2С воздух, газы 1920 250 1920 0,25 МЭО-100/25-0,25У-99К 0,17 25 2 45
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие с поворотной заслонкой типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха.

Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.

Максимальный перепад давления на клапане ограничен.
