12с-4-3Э Клапан регулирующий с повортной заслонкой

В заказ
Скачать описание
Технические характеристики
d, мм: 18
D, мм: 200
D1, мм: 280
D2, мм: 252
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда F, см² Mkr., H·m, не более Nоб. Полн. хода Способ управления N, кВт t хода, с. n Масса с эл.прив., кг
200 (0,063) (400) 09Г2С Воздух, газы 250 30 0,25 МЭОФ-40/25-0,25У-96К 0,11 25 2 29
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Тип арматуры

Регулирующая арматура

Назначение

Клапаны типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха.

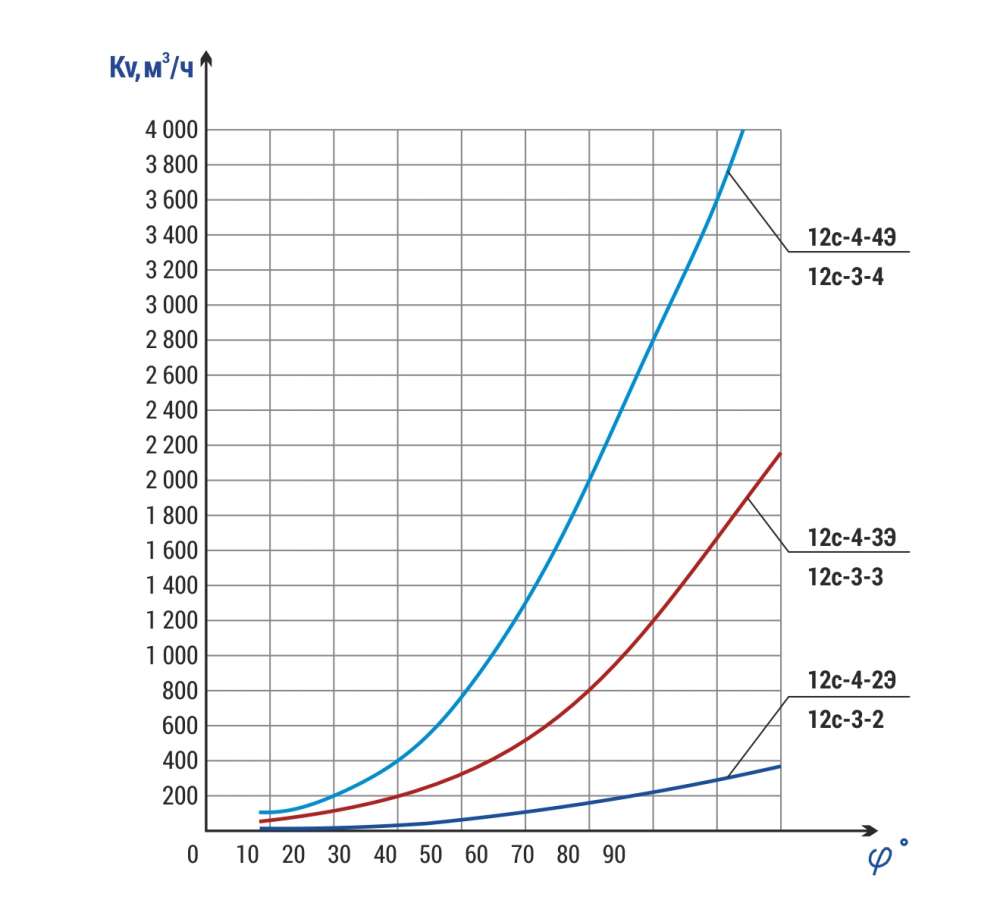

- Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.
- Полное открытие затвора соответствует повороту рычага на угол 75° от закрытого положения.

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-00215365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В.00069/19 № 0127964
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации  от 25.01.2023, действительно до 23.01.2026

Технические характеристики

Присоединение к трубопроводу: под сварку.
Максимальный перепад давления на клапане ограничен.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Управление

  • Четвертьоборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары)
  • Других производителей со стандартными узлами присоединения.

Оснащение комплектными шкафами управления

  • На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  • Через протокол Profibus DP (Master).
  • Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Сертификат соответствия

Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В.00069/19 № 0127964.
Сроком действия с 27.12.2019 по 26.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481101908, 8481805990, 8481808508
Сертификат соответствия выдан на основании: Протоколов испытаний №19-219, №19-220 от 19.12.2019 №19-225 от 20.12.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 467 от 18.12.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования".

Дополнительная информация

ГОСТ 12.2.063-2015 "Арматура трубопроводная. Общие требования безопасности".
Условия хранения продукции: 6(ОЖ) по ГОСТ 15150-69.
Срок хранения: 3 года.
Назначенный срок службы: 25 лет.
