12с-5-5 Клапан регулирующий с поворотной заслонкой

В заказ

Скачать описание (pdf)

ТУ 3740-002-15365247-2004

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление клапанами производится четвертьоборотным приводом с токовым датчиком положения типа МЭО и МЭОФ («АБС ЗЭиМ Автоматизация», г. Чебоксары) и др.

Технические характеристики
L, мм: 600
H, мм: 1148
D, мм: 700
D1, мм: 704
D2, мм: 720
DN, мм PN, MПa Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч Макс. перепад давления, МПа F, см² Mkr., H·m, не более Nоб. Полн. хода Обозначение эл. привода N, кВт Время полного открытия (закрытия), сек Масса с эл.прив., кг
700 2,5 300 09Г2С пар 18500 0,4 3150 18500 0,25 МЭО-4000/63-0,25У-97К 0,32 63 565
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

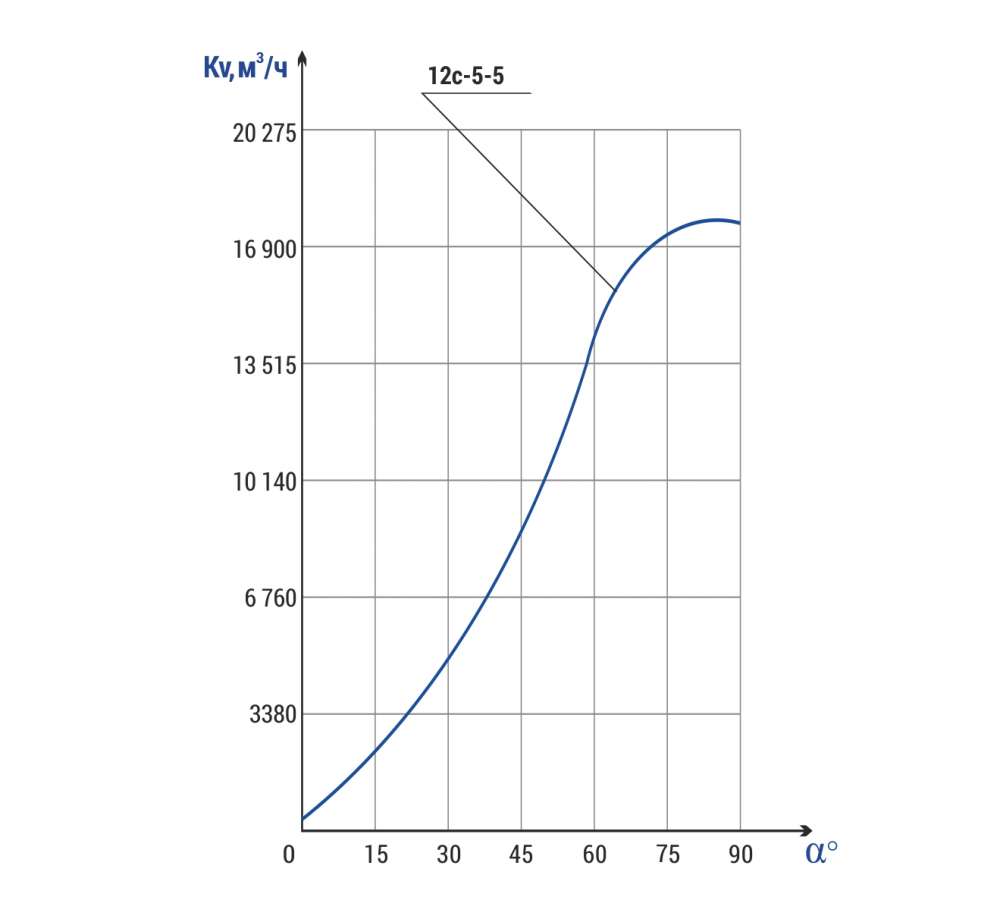

Клапаны регулирующие с поворотной заслонкой типа 12с предназначены для регулирования расхода водяного пара, газа, воздуха.

Регулирование осуществляется изменением площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте.

Максимальный перепад давления на клапане ограничен.
