1084-100-Эа-02 Клапан регулирующий шиберный

В заказ

Скачать описание (pdf)

Изготовление по ТУ 3740-002-15365247-2004

Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.

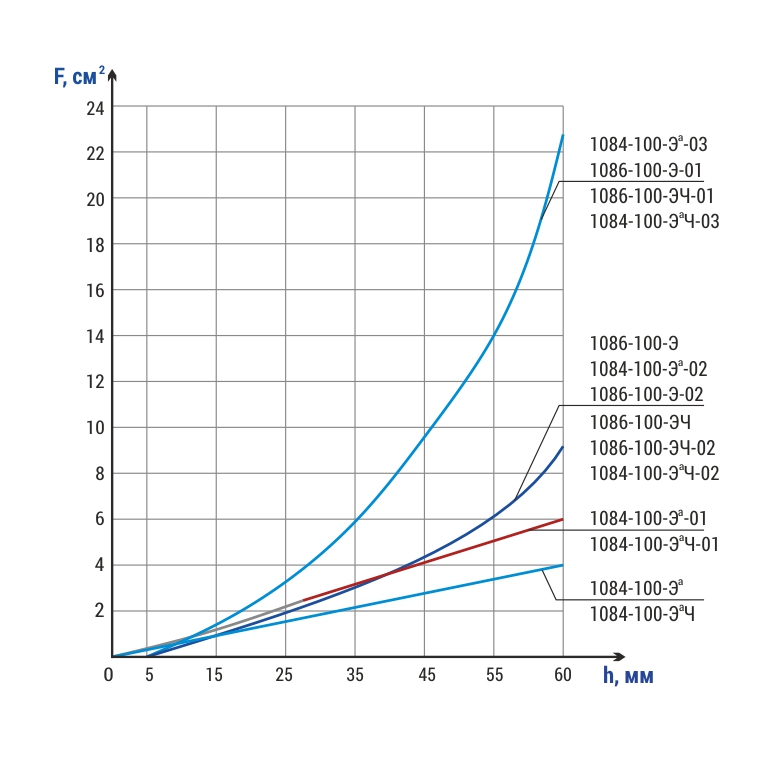

Максимальный перепад давления на клапане ограничен.

Технические характеристики
D1, мм: 98
D2, мм: 146
L, мм: 400
H, мм: 1217
DN, мм Рр, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Раб. ход, mm Макс. Kv, м³/ч Макс. перепад давления, МПа F, см² Mkr., H·m, не более Nоб. Полн. хода Обозначение эл. привода N, кВт t хода, с. Масса с эл.прив., кг
100 37,3 280 20 вода 60 36,3 7 9,5 356,7 10 ПЭМ-В35-1000-25-36У 2,2 24 279
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
