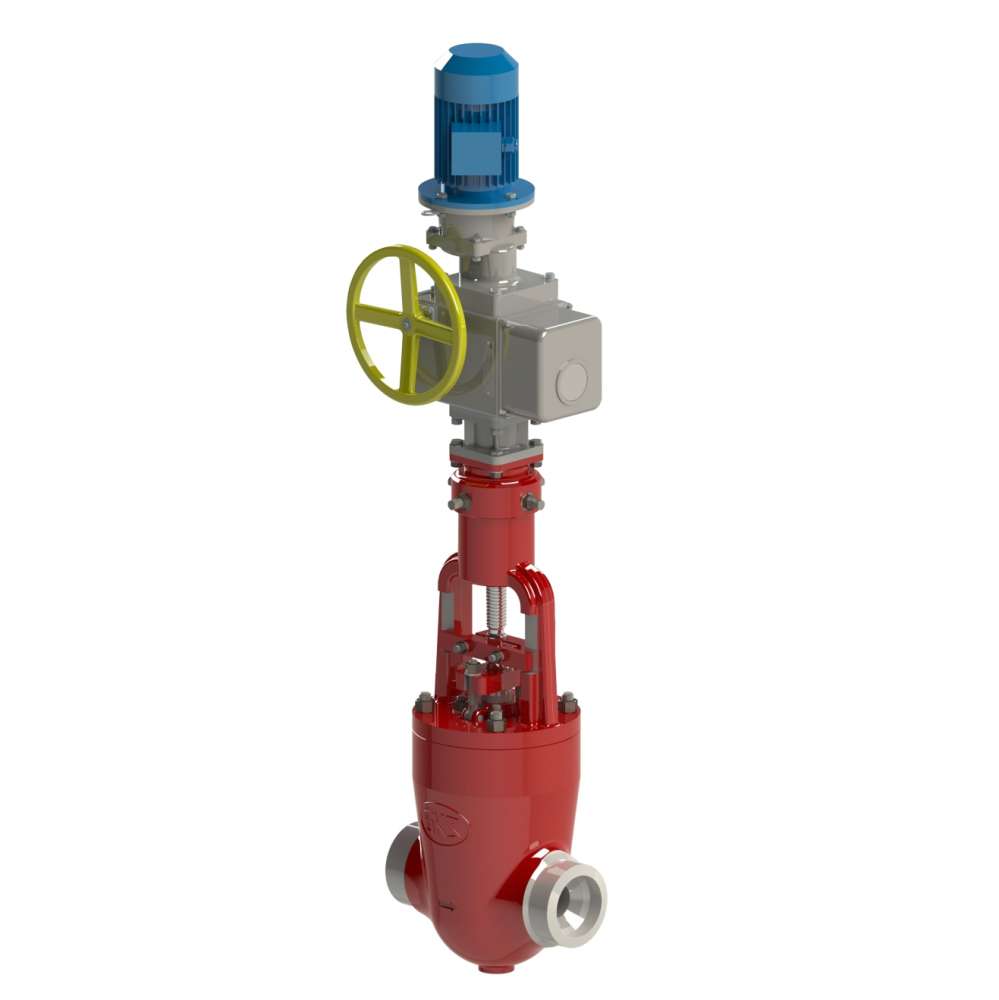

1087-100-ЭЧ Клапан регулирующий шиберный
В заказ
Скачать 3D модель .STPИзготовление по ТУ 3740-002-15365247-2004
| D1, мм: | 146 |
| D, мм: | 94 |
| h, мм: | 1575 |
| H, мм: | 1700 |
| L, мм: | 400 |

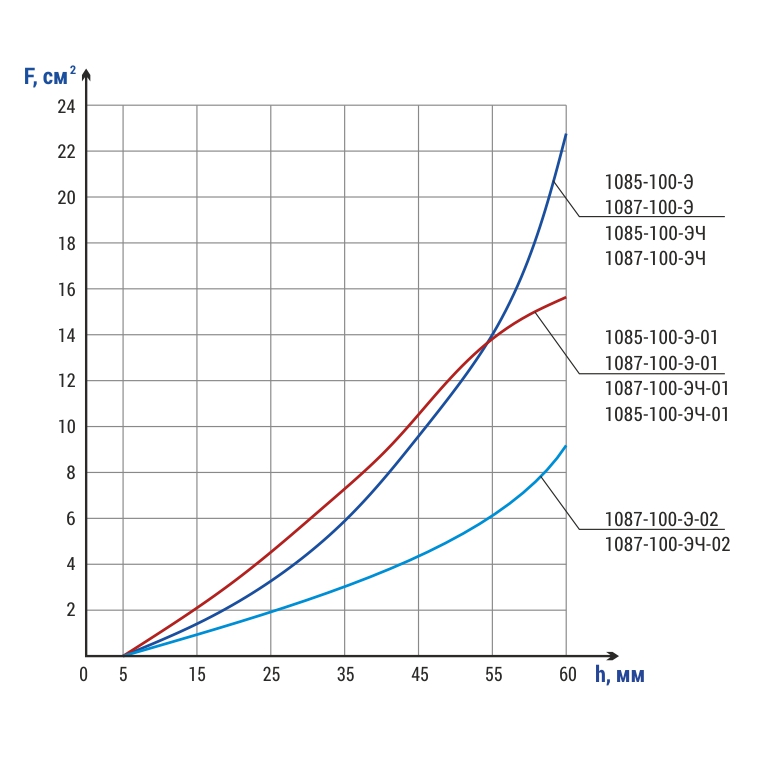

| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Макс. расход пара при критическом перепаде давления, т/ч | F, см² | Mkr., H·m, не более | Nоб. Полн. хода | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 100 | 13,7 | 560 | 15Х1М1Ф | Пар | 60 | 92,5 | 24,0 | 208 | 10 | ПЭМ-Б2У | 0,55 | 24 | 203 | 163 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.
Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
Максимальный перепад давления на клапане ограничен.
Параметры эксплуатации
Установочное положение: на горизонтальных участках и вертикальных
участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление
Управление регулирующими клапанами производится многооборотными встроенными электроприводами с токовым датчиком положения.
Оснащение комплектными шкафами управления (КШУ)
На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus (Схема 8, стр. 93).
