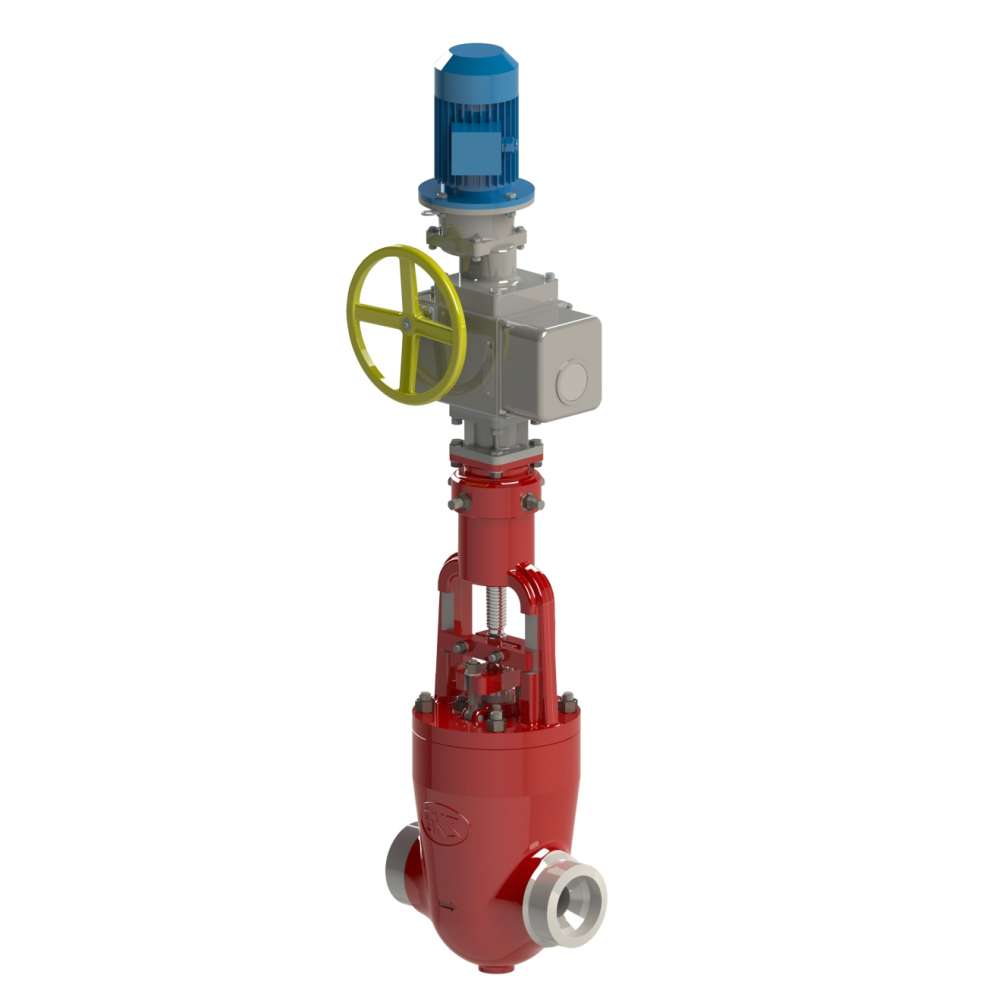

870-200-ЭмЧ Клапан регулирующий шиберный

3D модель.STP

Технические характеристики

H, мм:	1700
D, мм:	203
D1, мм:	290
L, мм:	700
h, мм:	1540

DN, мм	Рр, МПа	Тp (Tmax), ºC	Материал корп., сталь	Раб. среда	Раб. ход, mm	Макс. Kv, м³/ч	Макс. перепад давления, МПа	F, см²	Mkr., H·m, не более	Fmax, Н	Способ управления	Масса с эл.прив., кг	Масса без эл. прив., кг	N, кВт	t хода, с.
200	37,3	280	25Л	Вода	100	84,7	2,0	20,5	240,0	12,5	ПЭМ-В35-1000-25-36У	493	406	2,2	30

Условные обозначения

DN - номинальный диаметр; мм
PN - номинальное давление
Pp - рабочее давление
Tmax- максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
Mкр.-крутящий момент на шпинделе
t - время срабатывания

Способ управления:
М - при помощи маховика,
Э - с помощью встроенного электропривода,
Ц - через цилиндрический редуктор,
К - через конический редуктор.

Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.

Назначение

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.
Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
Максимальный перепад давления на клапане ограничен.

Параметры эксплуатации

Установочное положение: на горизонтальных участках и вертикальных
участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Управление

Управление регулирующими клапанами производится многооборотными встроенными электроприводами с токовым датчиком положения.

Оснащение комплектными шкафами управления (КШУ)

На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus (Схема 8, стр. 93).

Ваш товар
добавлен в заявку!

Продолжить просмотр

Перейти к заявке

Вопросы и ответы

Для чего применяется клапан 870-200-ЭмЧ?

870-200-ЭмЧ — регулирующий клапан шиберного типа производства ООО «БКЗ» (Барнаульский котельный завод). Применяется на объектах теплоэнергетики — котельных и ТЭС — для регулирования расхода или давления рабочей среды (воды). Регулирование выполняется изменением площади проходного сечения при поступательном перемещении заслонки в виде шибера.

На какие рабочие параметры рассчитан клапан 870-200-ЭмЧ?

Номинальный диаметр DN 200 мм, рабочее давление Pp 37,3 МПа, максимальная расчётная температура 280 °C. Рабочая среда — вода. Материал корпуса — сталь 25Л. Климатическое исполнение У, УХЛ, ХЛ, Т, категория размещения 2 и 3 по ГОСТ 15150-69.

Как клапан 870-200-ЭмЧ присоединяется к трубопроводу и в каком положении монтируется?

Присоединение к трубопроводу — под сварку. Установочное положение — на горизонтальных участках, а также на вертикальных участках трубопровода с направлением среды сверху вниз. Строительная длина L — 700 мм, высота H — 1700 мм, размер h — 1540 мм.

Чем управляется клапан 870-200-ЭмЧ?

Управление — многооборотным встроенным электроприводом ПЭМ-В35-1000-25-36У с токовым датчиком положения. Мощность электропривода 2,2 кВт, время полного хода 30 с, рабочий ход шибера 100 мм. Клапан может поставляться с комплектным шкафом управления (КШУ) на бесконтактных реверсивных пускателях с управлением и мониторингом по интерфейсу RS-485 или по протоколу Profibus DP.

Какая пропускная способность у клапана 870-200-ЭмЧ?

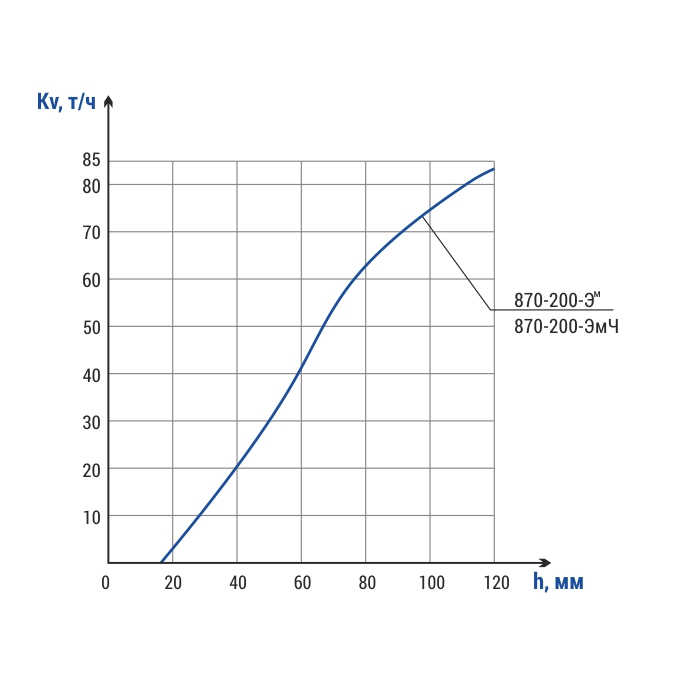

Максимальный коэффициент пропускной способности Kv — 84,7 м³/ч. Максимальный перепад давления на клапане — 2,0 МПа. Полный набор расчётных характеристик приведён в таблице технических характеристик выше.

Сколько весит клапан 870-200-ЭмЧ?

Масса клапана с электроприводом — 493 кг, без электропривода — 406 кг.

Что означает обозначение 870-200-ЭмЧ?

В обозначении 870-200-ЭмЧ: 870 — серия (тип конструкции) клапана, 200 — номинальный диаметр DN 200 мм, буква Э — управление встроенным электроприводом. По условным обозначениям завода: М — управление маховиком, Э — встроенным электроприводом, Ц — через цилиндрический редуктор, К — через конический редуктор. Остальные символы обозначения указывают исполнение (модификацию) клапана.

По каким техническим условиям изготавливается клапан 870-200-ЭмЧ и есть ли сертификат?

Клапан изготавливается по ТУ 3740-002-15365247-2004. На энергетическую арматуру ООО «БКЗ» оформлен сертификат соответствия ЕАЭС RU C-RU.МГ09.В.00485/24, серия RU № 0419605, действителен с 29.11.2024 г. по 28.11.2029 г.

Как заказать клапан 870-200-ЭмЧ и получить документацию?

Клапан изготавливается по заказу непосредственно производителем — ООО «БКЗ», г. Барнаул, пр. Космонавтов, 6Э. Для заказа заполните опросный лист на регулирующую арматуру или обратитесь в отдел продаж: +7 (3852) 22-32-67, bkz@bkzn.ru. Паспорт, руководство по эксплуатации и чертёж с габаритными и присоединительными размерами предоставляются по запросу.
