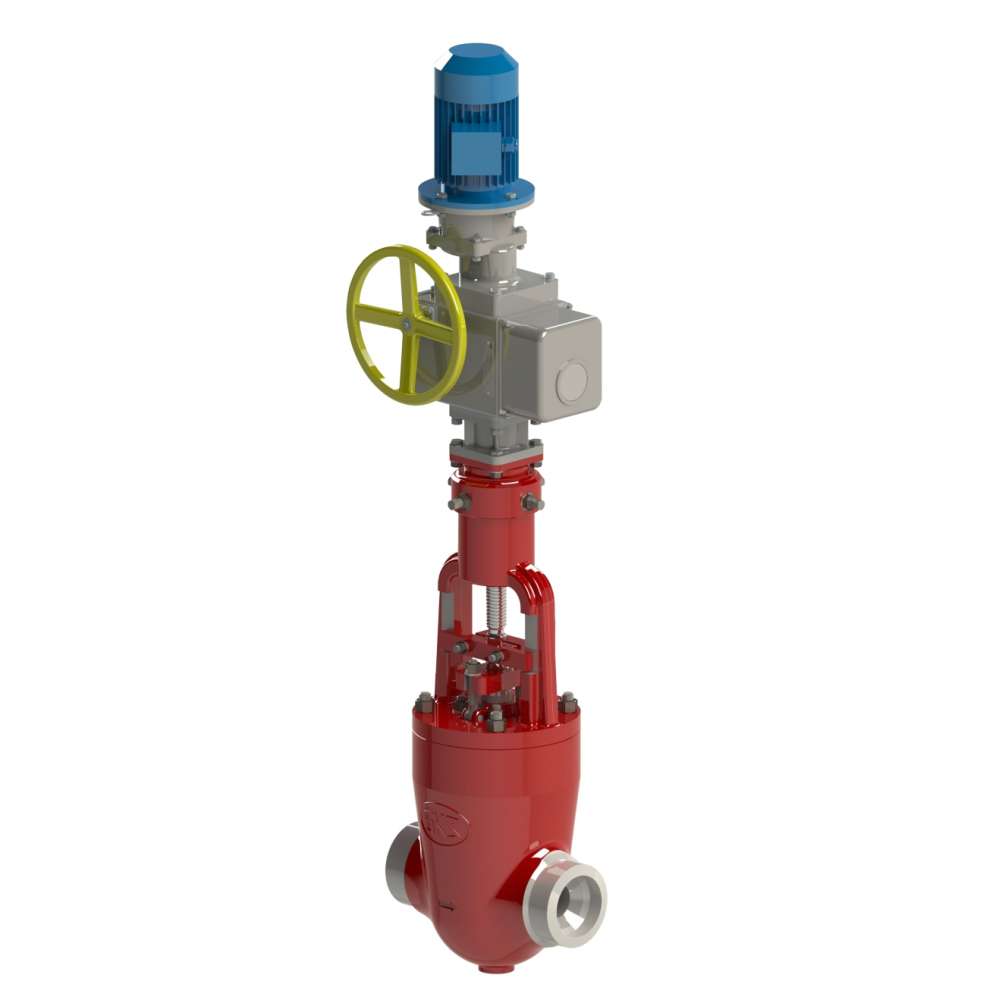

992-300-Эб-01 Клапан регулирующий шиберный

В заказ
Скачать описание

Изготовление по ТУ 3740-002-15365247-2004

Технические характеристики
L, мм: 900
D, мм: 281
D1, мм: 400
DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Условная пропускная способность Kv, м³/ч Макс. перепад давления, МПа F, см² Mkr., H·m, не более Nоб. Полн. хода Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
300 37,3 280 25Л Вода 200 673 3,9 167 892,0 25,0 795-ЭР-0 4,25 67 1528 1345
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

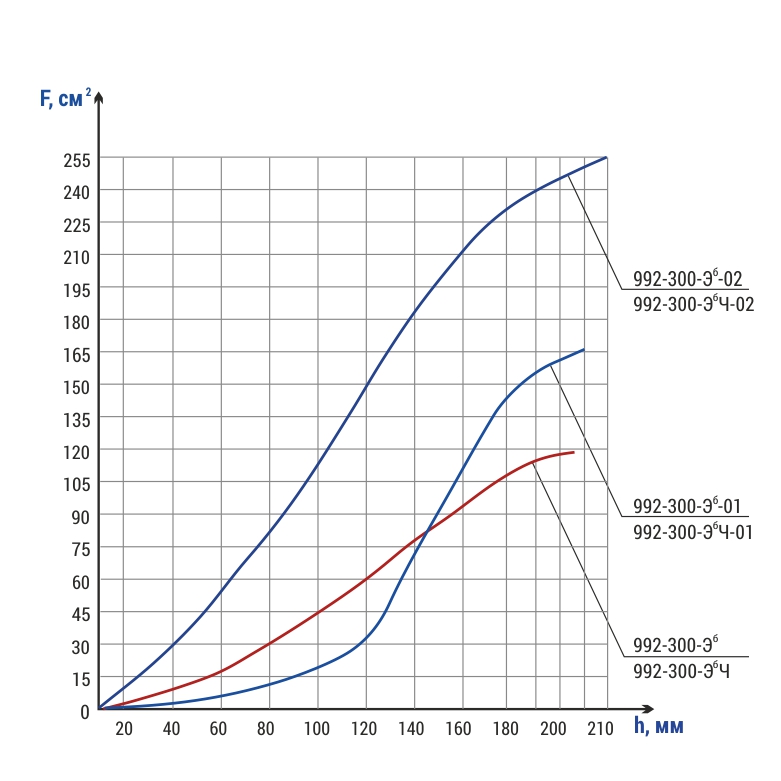

  • Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
  • Максимальный перепад давления на клапане не ограничен.

Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.
