992-300-ЭбЧ-01 Клапан регулирующий шиберный
В заказ
Скачать описание
Изготовление по ТУ 3740-002-15365247-2004
Технические характеристики
| L, мм: | 900 |
| D, мм: | 281 |
| D1, мм: | 400 |
| DN, мм | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Условная пропускная способность Kv, м³/ч | Макс. перепад давления, МПа | F, см² | Mkr., H·m, не более | Nоб. Полн. хода | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 300 | 37,3 | 280 | 25Л | Вода | 200 | 673 | 3,9 | 167 | 892,0 | 25,0 | ПЭМ-В65-1500-25-36У | 4,0 | 60 | 1454 | 1356 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

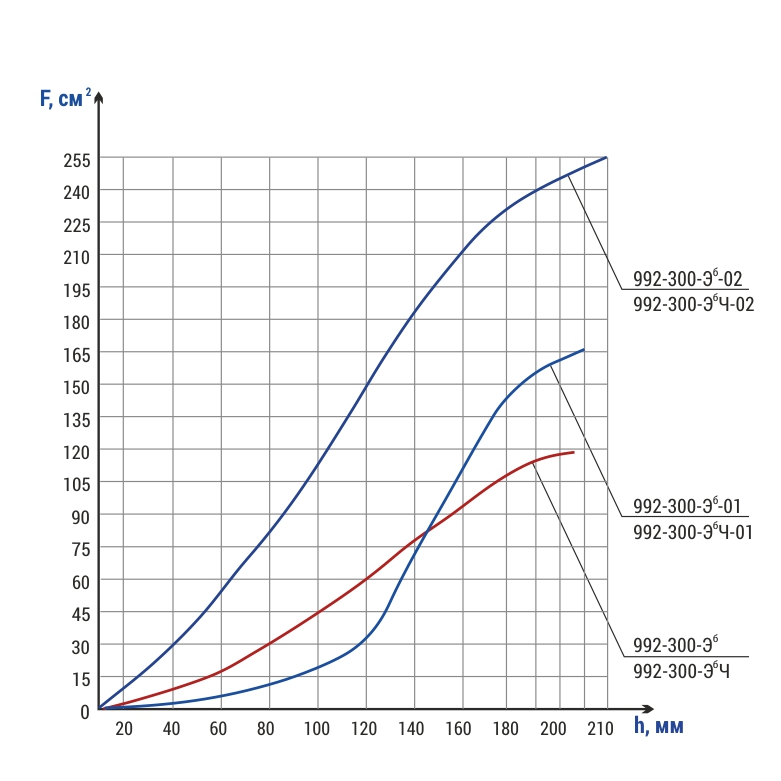

- Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
- Максимальный перепад давления на клапане не ограничен.
Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.
Максимальный перепад давления на клапане ограничен.
