993-175-Э-01 Клапан регулирующий шиберный

В заказ
Скачать описание

Изготовление по ТУ 3740-002-15365247-2004

Технические характеристики
L, мм: 600
D, мм: 170
D1, мм: 230

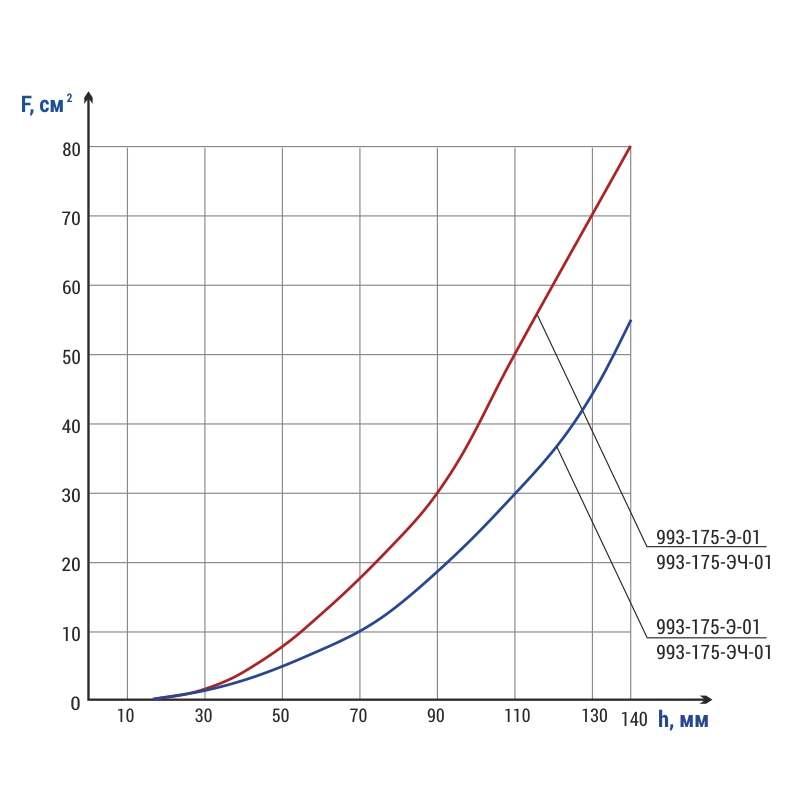

DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm F, см² Макс. расход пара, т/ч Mkr., H·m, не более Nоб. Полн. хода Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
175 28,4 510 15Х1М1ФЛ Пар 140 80 715,2 710,0 17,5 793-ЭР-0 3,2 47 563 455
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.

  • Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
  • Максимальный перепад давления на клапане не ограничен.

Установочное положение: на горизонтальных участках и вертикальных участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление производится многооборотными встроенными электроприводами с токовым датчиком положения.

Максимальный перепад давления на клапане ограничен.
