995-150-Эа Клапан регулирующий шиберный

В заказ
Скачать описание

Изготовление по ТУ 3740-002-15365247-2004

Технические характеристики
L, мм: 600
D1, мм: 210
D, мм: 163
h, мм: 1425
H, мм: 1715

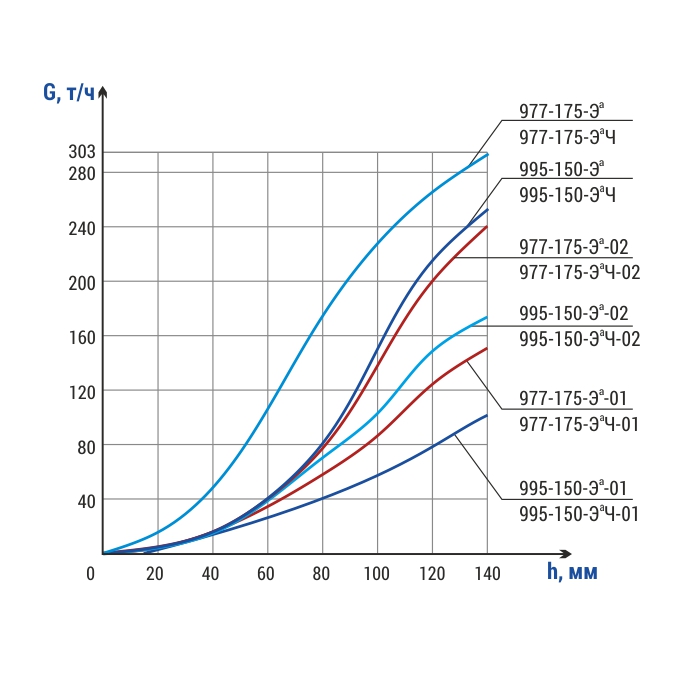

DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Макс. расход пара при критическом перепаде давления, т/ч F, см² Mkr., H·m, не более Nоб. Полн. хода Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
150 9,8 540 15Х1М1ФЛ Пар 140 250,0 78,5 370,0 17,5 793-ЭР-0I 3,2 24 571 462
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Назначение

Клапаны регулирующие шиберного типа применяют на объектах теплоэнергетики для регулирования расхода или давления рабочей среды.
Регулирование осуществляется изменением площади проходного сечения, которое достигается путем поступательного перемещения заслонки в виде шибера.
Максимальный перепад давления на клапане ограничен.

Параметры эксплуатации

Установочное положение: на горизонтальных участках и вертикальных
участках трубопровода с направлением среды сверху вниз.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Управление

Управление регулирующими клапанами производится многооборотными встроенными электроприводами с токовым датчиком положения.

Оснащение комплектными шкафами управления (КШУ)

На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus (Схема 8, стр. 93).
