18c-2-3 Клапан регулирующий специальный
В заказ
Скачать описание
Скачать 3D модель .STP
Скачать 3D модель .STPТехнические характеристики
| L, мм: | 430 |
| H, мм: | 524 |
| h, мм: | 338 |
| D4, мм: | 108 |
| D3, мм: | 97 |
| D1, мм: | 108 |
| D, мм: | 97 |

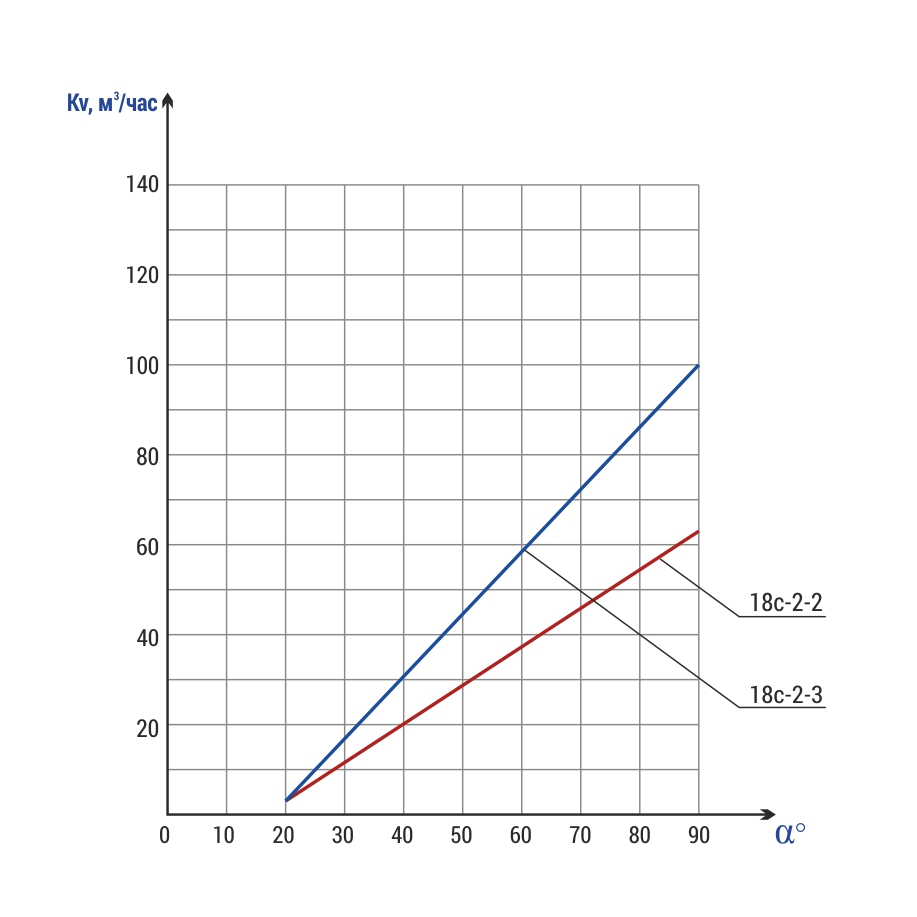

| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | F, см² | Mkr., H·m, не более | Диаметр вх./вых., мм | Тип корпуса | Nоб. Полн. хода | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 100 | 2,5 | 450 | 20 | Вода-пар | 100 | 33 | 96 | 100/100 | Проходной | 0,25 | МЭО-100/25-0,25У-99К | 0,17 | 25 | 127,5 | 100 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура | μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания | Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
Конструктивные исполнения
- Запорно-регулирующие
- Регулирующие
Технические характеристики
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Управление
- типа МЭО через рычаг;
- многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);
- других производителей со стандартными узлами присоединения.
Применение
Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
