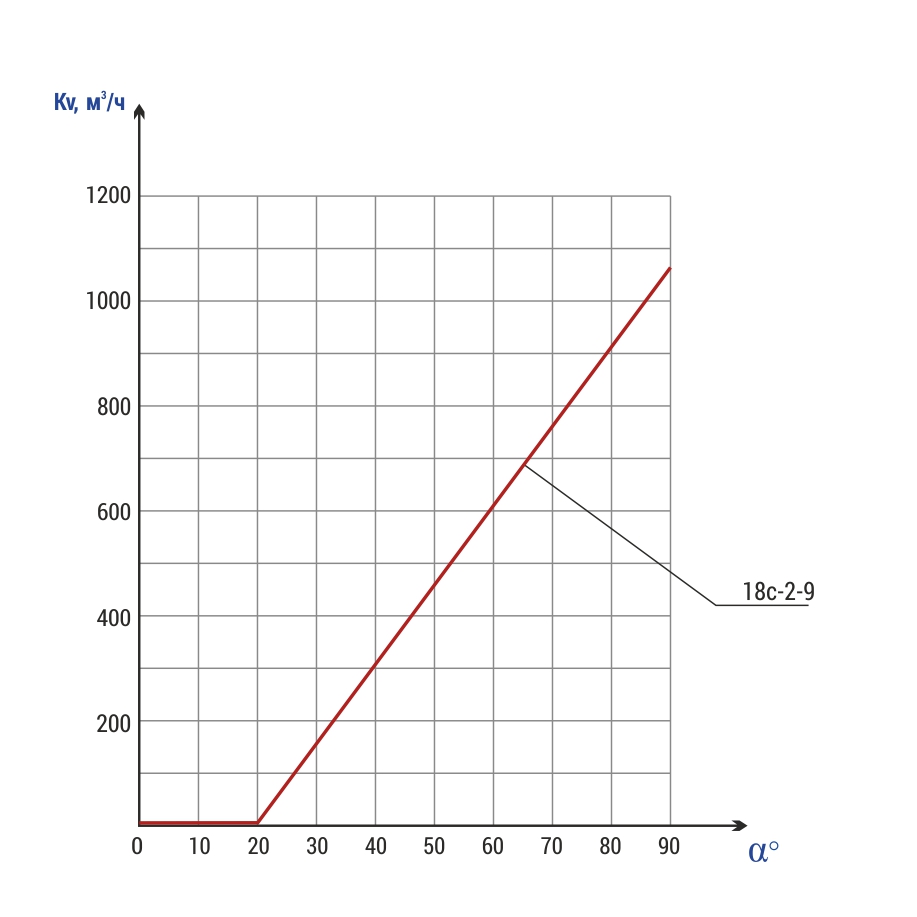

18c-2-9 Клапан регулирующий специальный

Скачать 3D модель .STP

ТУ 2913-001-15365247-2004

Технические характеристики

L, мм:	840
H, мм:	1050
h, мм:	560
D3, мм:	410
D4, мм:	426
D1, мм:	426
D, мм:	410

DN, мм	Pp (PN), MПa	Тp (Tmax), ºC	Материал корп., сталь	Раб. среда	Макс. Kv, м³/ч	F, см²	Mkr., H·m, не более	Диаметр вх./вых., мм	Тип корпуса	Nоб. Полн. хода	Способ управления	N, кВт	t хода, с.	Масса с эл.прив., кг	Масса без эл. прив., кг
400	(1,6)	350	20	Вода-пар	1064	264	580	400/400	Проходной	0,25	МЭО-630/25-0,25У-92К	0,20	25	754	680

Условные обозначения

DN - номинальный диаметр; мм
PN - номинальное давление
Pp - рабочее давление
Tmax- максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ - коэффициент сопротивления
Mкр.-крутящий момент на шпинделе
t - время срабатывания

Способ управления:
М - при помощи маховика,
Э - с помощью встроенного электропривода,
Ц - через цилиндрический редуктор,
К - через конический редуктор.

Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.

Назначение

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.

Конструктивные исполнения

Запорно-регулирующие
Регулирующие

Технические характеристики

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Управление

типа МЭО через рычаг;
многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);
других производителей со стандартными узлами присоединения.
