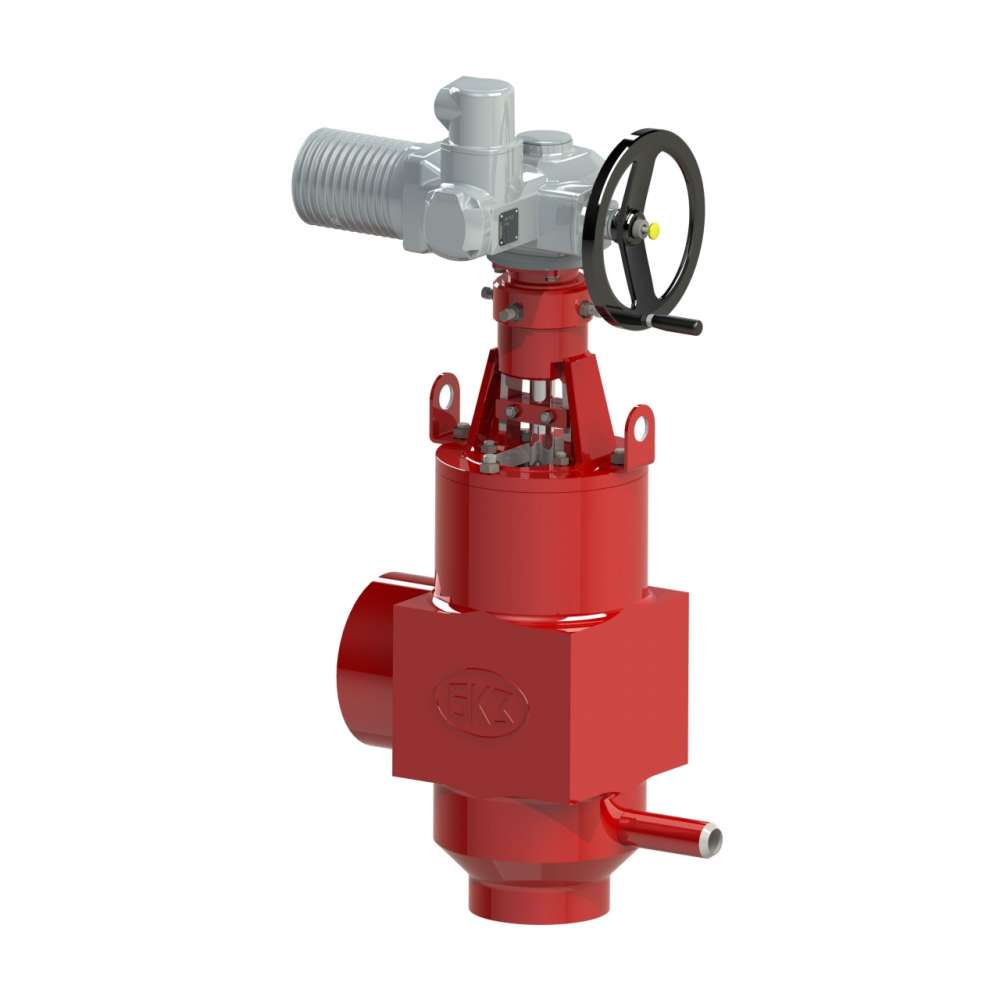

18с-5-5Э-01 Клапан регулирующий специальный

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
h, мм: 1465
H, мм: 1640
L, мм: 750
D3, мм: 303
D4, мм: 325
D1, мм: 325
D, мм: 303
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Макс. Kv, м³/ч F, см² Mkr., H·m, не более Диаметр вх./вых., мм Тип корпуса Nоб. Полн. хода Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
300 (6,3) 425 25Л Вода-пар 190 725 179 600 300/300 Проходной 32,0 ПЭМ-В3-630-25-36У 3,1 77 445,0 357,0
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Назначение

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.

Конструктивные исполнения

  • Запорно-регулирующие
  • Регулирующие

Технические характеристики

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Управление

  • типа МЭО через рычаг;
  • многооборотными встроенными электроприводами с токовым датчиком положения типа ПЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA»);
  • других производителей со стандартными узлами присоединения.

Применение

Клапаны регулирующие специальные типа 18с применяются в качестве управляемых дросселирующих органов БРОУ и РОУ, а также для регулирования давления рабочей среды в трубопроводах пара и воды.
