6с-12-1-1Э Клапан регулирующий поворотный
В заказ
Скачать 3D модель .STP | D, мм: | 50 |
| D1, мм: | 50 |
| D2, мм: | 60 |
| h, мм: | 665 |
| L, мм: | 350 |
| D3, мм: | 60 |
| DN, мм | РN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | F, см² | Mkr., H·m, не более | μ, не менее | Диаметр вх./вых., мм | Nоб. Полн. хода | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг | H, мм |
| 50 | 6,3 | 425 | 25Л | Вода-пар | 42,0 | 18,0 | 100 | 0,46 | 50/50 | 0,25 | МЭОФ-250/25-0,25У-99К | 0,25 | 25 | 93,0 | 67 | 820 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура | μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания | Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Назначение
Клапаны типа 6с предназначены для регулирования расхода или давления рабочей среды.
Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла).
- Максимальный угол поворота золотника – 90°.
- Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и седле.
В качестве запорного органа не применяется.
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации от 25.01.2023, действительно до 23.01.2026 г.
Параметры экскплуатации
Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода, в местах удобных для обслуживания и ремонта.
Положение шпинделя:
для привода типа МЭО – горизонтальное и вертикальное;
для привода типа МЭОФ – вертикальное, приводом вверх.
Направление подачи рабочей среды: устанавливается по стрелке, нанесенной на корпусе.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Оснащение комплектными шкафами управления (КШУ)
- На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
- Через протокол Profibus DP (Master).
- Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
Управление
Управление регулирующими клапанами типа 6с осуществляется при помощи:
- встроенного электропривода МЭОФ;
- электропривода типа МЭО производства «АБС автоматизация», г. Чебоксары;
- встроенными четвертьоборотными электроприводами SAR («АUMA») и т.д. или четвертьоборотными пневмоприводами марок FESTO, VALBIA, Air Torgue, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.
Допускаемый перепад давлений:
- для перегретого пара – ΔР=Pp-0,546 Pp;
- для воды – не более ΔР=1,0 МПа (10 кгс/см ).

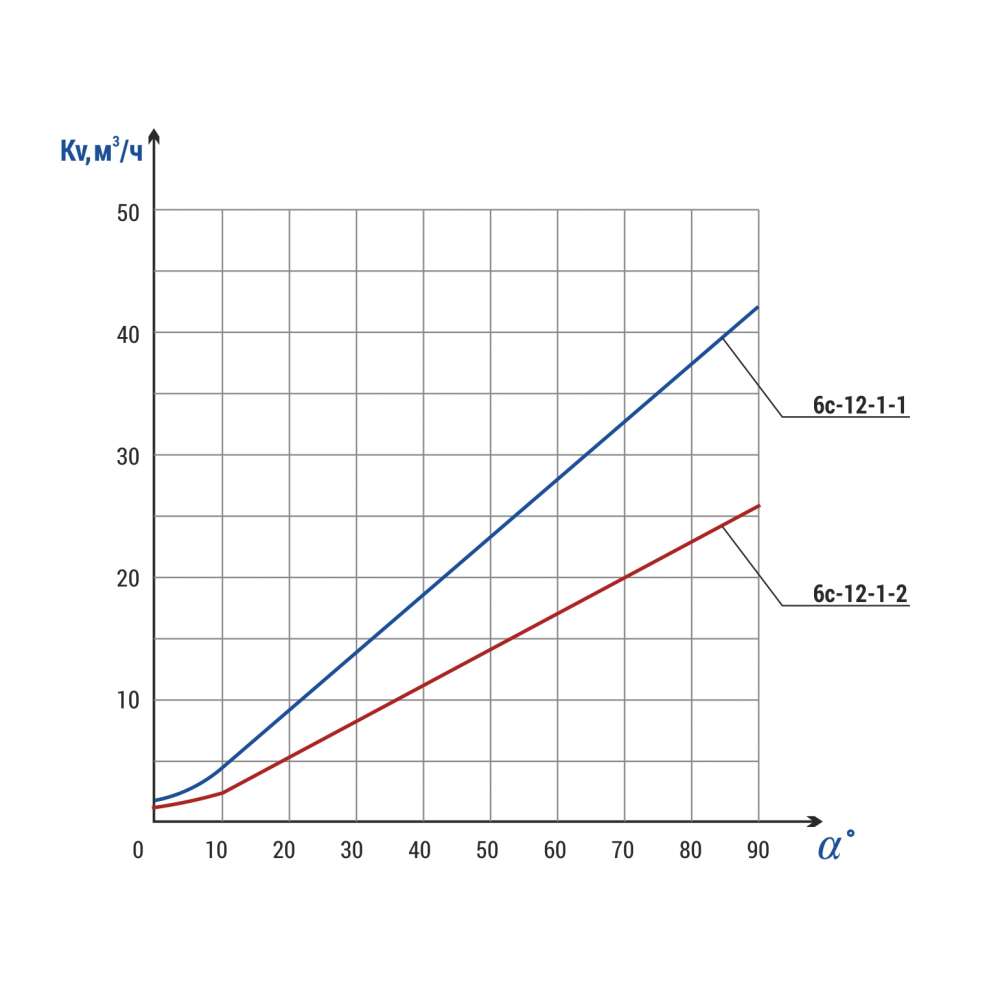

Пропускная способность в зависимости от угла поворота золотника приведена на графике.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
- на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
