6с-13-1 Клапан регулирующий поворотный

В заказ
Скачать описание
Технические характеристики
D, мм: 77
D1, мм: 77
D2, мм: 90
h, мм: 435
L, мм: 430
D3, мм: 90
DN, мм РN, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч F, см² Mkr., H·m, не более μ, не менее Диаметр вх./вых., мм Nоб. Полн. хода Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг H, мм
80 10 450 25Л Вода-пар 54,8 13,6 100 0,80 80/80 0,25 МЭО-250/25-0,25У-99К 0,25 25 150,5 123 645
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Назначение

Клапаны типа 6с предназначены для регулирования расхода или давления рабочей среды.
Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла).

  • Максимальный угол поворота золотника – 90°.
  • Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и седле.

В качестве запорного органа не применяется.

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00069/19 № 0127964
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации  от 25.01.2023, действительно до 23.01.2026

Параметры экскплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода, в местах удобных для обслуживания и ремонта.
Положение шпинделя:
для привода типа МЭО – горизонтальное и вертикальное;
для привода типа МЭОФ – вертикальное, приводом вверх.
Направление подачи рабочей среды: устанавливается по стрелке, нанесенной на корпусе.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Оснащение комплектными шкафами управления (КШУ)

  • На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  • Через протокол Profibus DP (Master).
  • Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Управление

Управление регулирующими клапанами типа 6с осуществляется при помощи:

  • встроенного электропривода МЭОФ;
  • электропривода типа МЭО производства «АБС автоматизация», г. Чебоксары;
  • встроенными четвертьоборотными электроприводами SAR («АUMA») и т.д. или четвертьоборотными пневмоприводами марок FESTO, VALBIA, Air Torgue, ROTORK и т.д., подбираемыми с учетом давления рабочей среды и воздуха.

Допускаемый перепад давлений:

  • для перегретого пара – ΔР=Pp-0,546 Pp;
  • для воды – не более ΔР=1,0 МПа (10 кгс/см ).

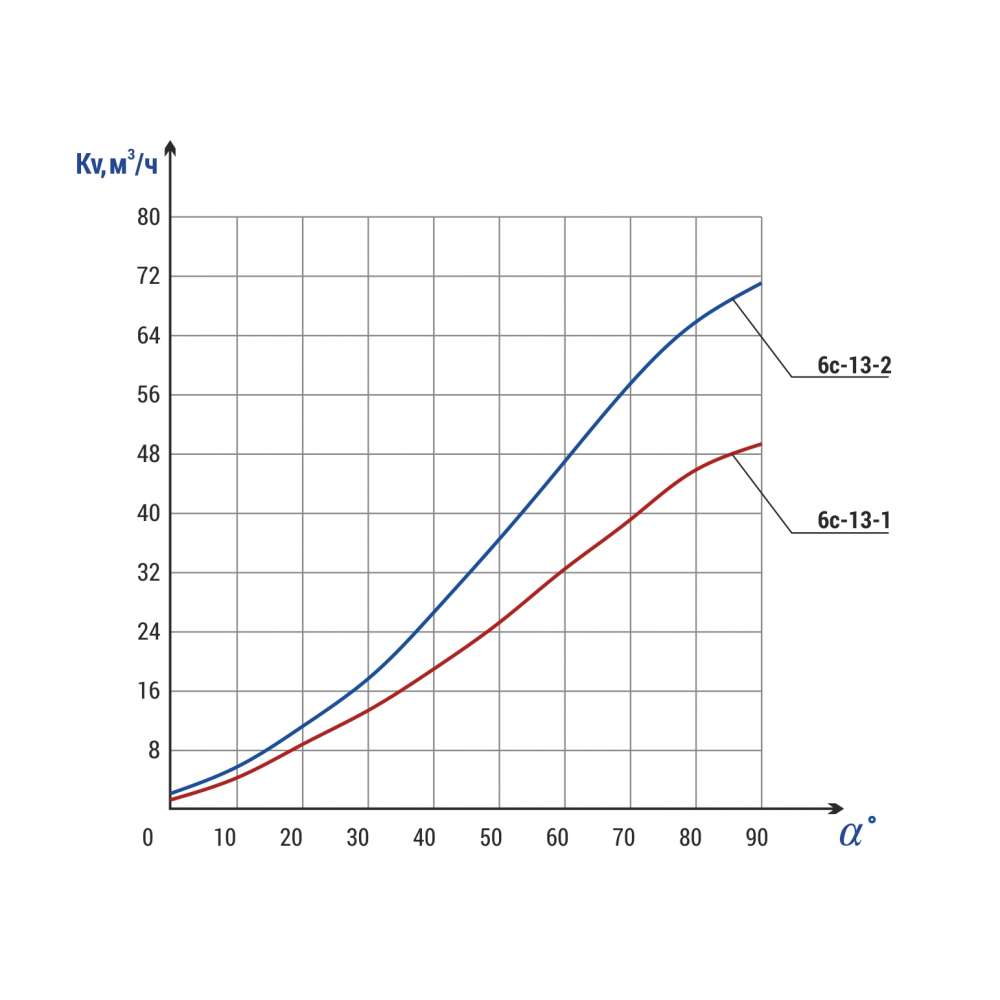

Пропускная способность в зависимости от угла поворота золотника приведена на графике.

Допустимое использование

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
  • на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
