1438-20-Э Клапан регулирующий угловой

В заказ
Скачать описание

Изготовление согласно ТУ 2913-001-15365247-2004

По требованию потребителя клапаны регулирующие угловые DN10 - Dn65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Технические характеристики
D1, мм: 60
H, мм: 970
d, мм: 39
d1, мм: 39
D, мм: 60
h, мм: 150
h1, мм: 100
DN, мм Рр, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Раб. ход, mm Макс. Kv, м³/ч Макс. перепад давления, МПа F, см² Mkr., H·m, не более Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
40 37,3 280 20 Вода 49 8 4 1,59 25кН* МЭП-25000/100-50-У-99К 0,3 98 47 22
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Место установки: как правило, устанавливаются на трубопроводах впрыска охлаждающей воды в ОУ, РОУ, БРОУ и на технологических трубопроводах.
Требования по установке: клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды до +70 °С.
Клапаны, оснащенные встроенными приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.
Присоединение к трубопроводу:
под сварку.
Герметичность затвора:
класс I по ГОСТ 9544-2015.
Климатическое исполнение:
У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения:
1, 2, 3 по ГОСТ 15150-69.

Клапаны регулирующие угловые применяются в качестве регуляторов расхода жидкости. Обеспечение плавного регулирования в пределах расчетной пропускной способности достигается формой иглы клапана. Седло имеет упрочняющую наплавку повышенной твердости, стойкую к эрозионному и коррозионному износу.

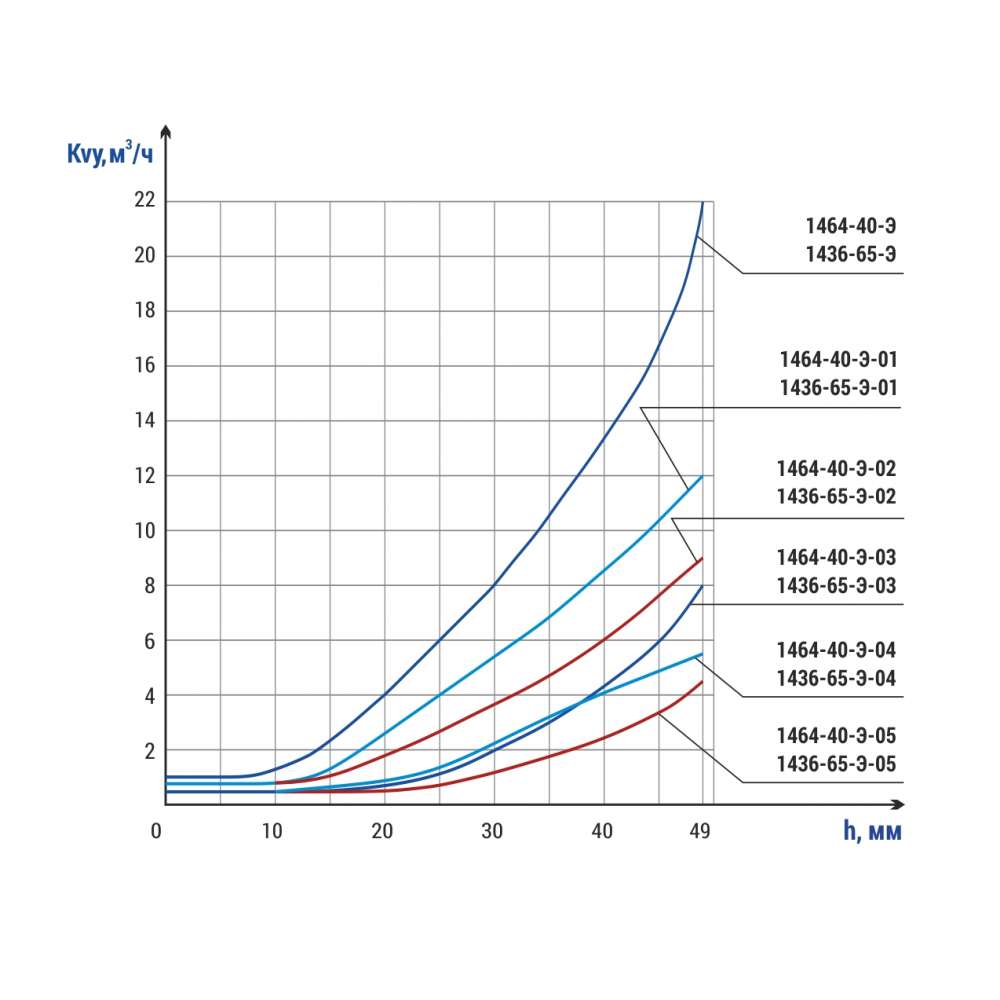

Пропускная способность в зависимости от высоты подъема иглы клапана приведена на графиках.

Управление: многооборотным встроенным электроприводом с токовым датчиком положения типов ПЭМ/МЭМ («АБС ЗЭиМ Автоматизация»), SAR («AUMA») и т.д. или прямоходными электроприводами марок МЭП («АБС ЗЭиМ Автоматизация»), REGADA и т.д., подбираемыми с учетом давления рабочей среды.

Клапаны, оснащенные приводами, должны устанавливаться только на горизонтальных участках трубопроводов в положении приводом вверх.

Клапаны, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
• на PN 100 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455°С;
• на PN 63 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
• на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.

В качестве запорных органов не применяются.
