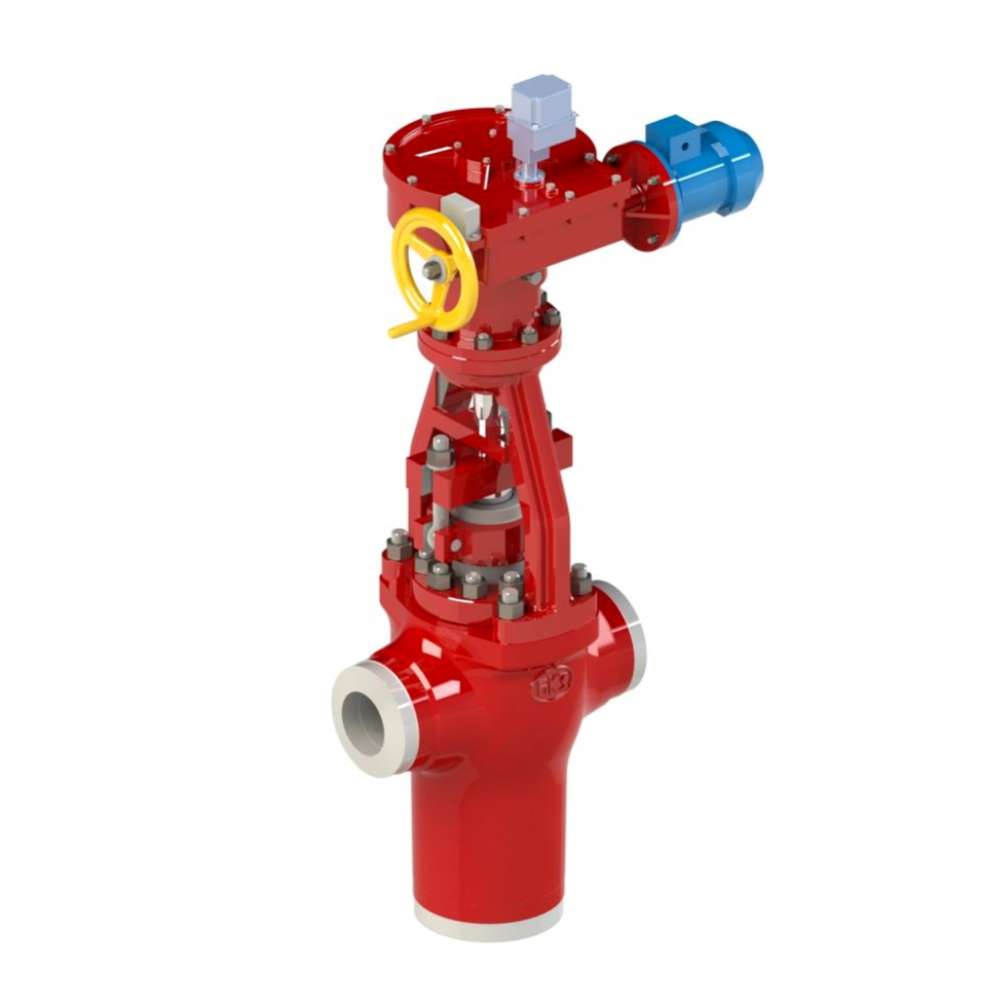

950-100/150-Э Клапан запорно-дроссельный
В заказ
Скачать 3D модель .STPТУ 2913-001-15365247-2004
| H, мм: | 1320 |
| А, мм: | 450 |
| D1, мм: | 255 |
| D, мм: | 172 |
| d1, мм: | 170 |
| d, мм: | 97 |
| DN вх./вых. | Рр, МПа | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Макс. расход пара при критическом перепаде давления, т/ч | Mkr., H·m, не более | Nоб. Полн. хода | L, мм | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 100/150 | 25,0 | 545 | 15Х1М1Ф | Пар | 40 | 206 | 1110 | 5 | 600 | 794-ЭР-0а | 3,2 | 14,0 | 700 | 589 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Изготовление по ТУ 3740-002-15365247-2004
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Назначение
Клапаны запорно-дроссельные серии 950 служат в качестве управляемых дросселирующих устройств БРОУ, осуществляющих дросселирование давления пропускаемой среды совместно с дроссельными устройствами, устанавливаемыми последовательно за клапанами.
Предназначаются:
для сброса острого пара при пуске или остановке энергоблока,
при потребности пара на турбину меньше паропроизводительности парогенератора,
излишнем повышении давлении пара в системе
при внезапном снижении нагрузки турбины.
Параметры эксплуатации
Присоединение к трубопроводу: под сварку.
Максимальный перепад давления на клапане: критический.
Установочное положение: на горизонтальных участках
трубопровода с направлением среды на шток через боковые патрубки.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Управление
При помощи многооборотного встроенного электропривода.
Оснащение комплектными шкафами управления
На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
Через протокол Profibus DP (Master).
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
