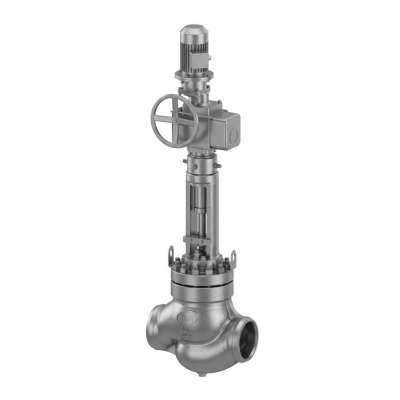

34с-150-100-11-Э Клапан запорно-регулирующий
В заказ
Скачать описание
Изготовление
по ТУ 3740-002-15365247-2004

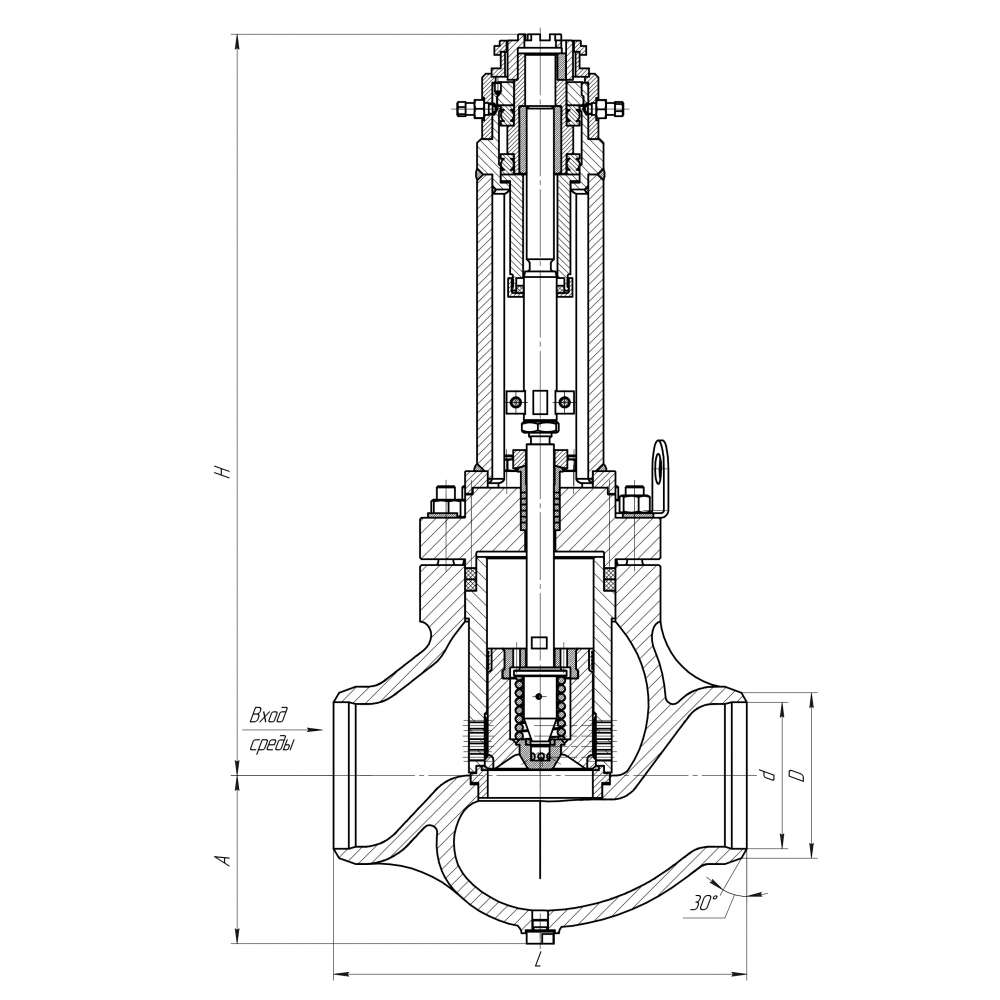

Технические характеристики
| А, мм: | 186 |
| d, мм: | 142 |
| D, мм: | 160 |
| H, мм: | 1509 |
| L, мм: | 450 |
| DN, мм | РN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Макс. Kv, м³/ч | Mkr., H·m, не более | μ, не менее | Fmax, Н | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 150 | 10 | 450 | 20ГСЛ | Вода, пар, мазут | 180 | 157 | 0,56 | 36485 | ПЭМ-Б2У | 0,55 | 32 | 225 | 185 |
Назначение
Клапаны предназначены для установки в качестве регулятора в РОУ, РУ и трубопроводах теплоэнергетических установок, работающих на воде, паре и мазуте, путем изменения и дросселирования рабочей среды.
Параметры эксплуатации
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Установочное положение: на горизонтальных участках трубопроводов вертикальным положением штока, в местах удобных для обслуживания.
Направление подачи рабочей среды: устанавливается по стрелке, нанесенной на корпусе.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Оснащение комплектными шкафами управления (КШУ).
Управление
Управление регулирующими клапанами осуществляется многооборотными встроенными электроприводами
