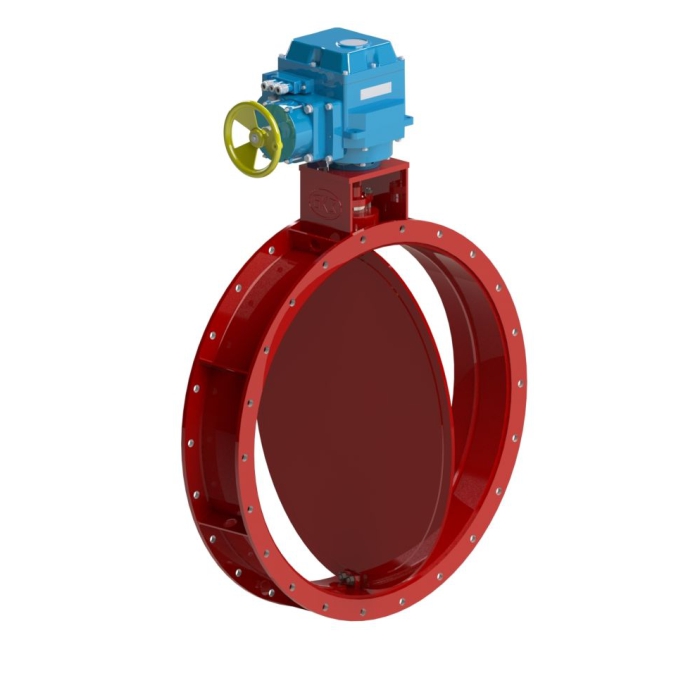

12с-8-9 Затвор поворотный дисковый производства БКЗ Купить

В заказ
Скачать описание
Технические характеристики
D, мм: 810
D1, мм: 900
D2, мм: 950
d, мм: 40
h, мм: 22
H, мм: 1083
L, мм: 220
DN, мм РN, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Макс. Kv, м³/ч F, см² Mkr., H·m, не более Nоб. Полн. хода Способ управления N, кВт t хода, с. n Масса с эл.прив., кг Масса без эл. прив., кг
800 0,1 400 09Г2С Воздух, газы 40000 4780 630 0,25 МЭО-630/25-0,25У-92К 0,20 25 18 239 165
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Затворы поворотные дисковые типа 12с предназначены для регулирования расхода воздуха и неагрессивных очищенных газов в газовоздухопроводах котельного агрегата.

ТУ 3740-002-15365247-2004

Присоединение к трубопроводу: фланцевое.
Установочное положение: на горизонтальных и вертикальных участках трубопровода.
Герметичность затвора: класс I по ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Регулирование осуществляется изменением площади проходного сечения при повороте диска с помощью приводов:
• типа МЭОФ, установленного на верхней цапфе;
• типа МЭО через рычаг.

Полное открытие затвора соответствует повороту диска на угол 90º от закрытого положения.
