1456-10-0 Клапан (вентиль) запорный
В заказ
Клапан запорный относится к запорной арматуре двухпозиционного действия. Применяются только для открытия или перекрытия трубопроводов.

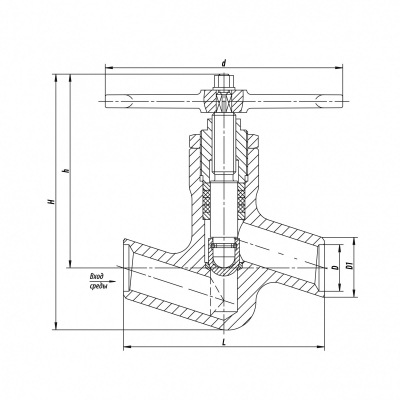

| D, мм: | 10 |
| D1, мм: | 16 |
| L, мм: | 70 |
| d, мм: | 80 |
| H, мм: | 100 |
| DN, мм | PN, MПa | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Mkr., H·m, не более | Nоб. Полн. хода | ζ, не более | Способ управления | Масса без эл. прив., кг |
| 10 | 10 | 450 | 09Г2С | Вода-пар | 6 | 5 | 4 | 3,8 | M | 0,4 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Изготовление согласно ТУ 2913-001-15365247-2004
Сертификат № 0103562
Технические параметры эксплуатации:
Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое,
в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.
По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.
Тип арматуры
Относятся к запорной арматуре двухпозиционного действия.
Применение
Используются исключительно для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.
Управление
Управление запорными клапанами осуществляется при помощи:
- рукоятки или маховика (М);
- встроенного электропривода (Э);
- через шарнир Гука (Г).
Конструкция клапанов адаптирована под применение следующих электроприводов:
- Э – "ЧЗЭМ", г. Чехов;
- ЭГ – «ГЗ Электропривод», г. Москва;
- ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
- ЭН – "БЕТРО-Тех", г. Бердск;
- ЭМ – "Тулаэлектропривод", г. Тула;
- ЭК – ZPA "Ресky", Чехия;
- ЭД – "АUMA", Германия;
- других производителей со стандартными узлами присоединения.
Допустимое использование
Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
- на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
- на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
Сертификаты
Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024. Клапаны (вентили) запорные
- типа 1с, PN (Pp) 6,3; (9,8); 10,0; (13,7); (16,5); (17,0); (23,5); 25,0; (25,0); (37,3) МПа, DN 10, 15, 20, 25, 32, 40, 50, 80;
- серия 588, Рр 37,3 МПа, DN 10, Тр≤280˚С;
- серия 998, Рр 37,3 МПа, DN 20, Тр≤280˚С;
- серия 1054, Рр 37,3 МПа, DN 40, Тр≤280˚С;
- серия 589, Рр 25,0 МПа, DN 10, Тр≤545˚С;
- серия 999, Рр 25,0 МПа, DN 20, Тр≤545˚С;
- серия 1055, Рр 25,0 МПа, DN 32, Тр≤545˚С;
- серия 1052, Рр 23,5 МПа, DN 65, Тр≤250˚С;
- серия 1053, Рр 13,7 МПа, DN 50, Тр≤560˚С;
- серия 1456, PN 10,0; 25,0 МПа, DN 10, 20, 25, 32, 50;
- серия 1512, PN 20,0 МПа, DN 10, 15, 20, 25;
- серия 1057, Рр 9,8 МПа, DN 65, Тр≤540˚С;
- серия 1093 (трехходовой), Рр 13,7 МПа, DN 10, Тр≤560˚С;
- серия 1213 (дренажный) PN10,0; DN6.
