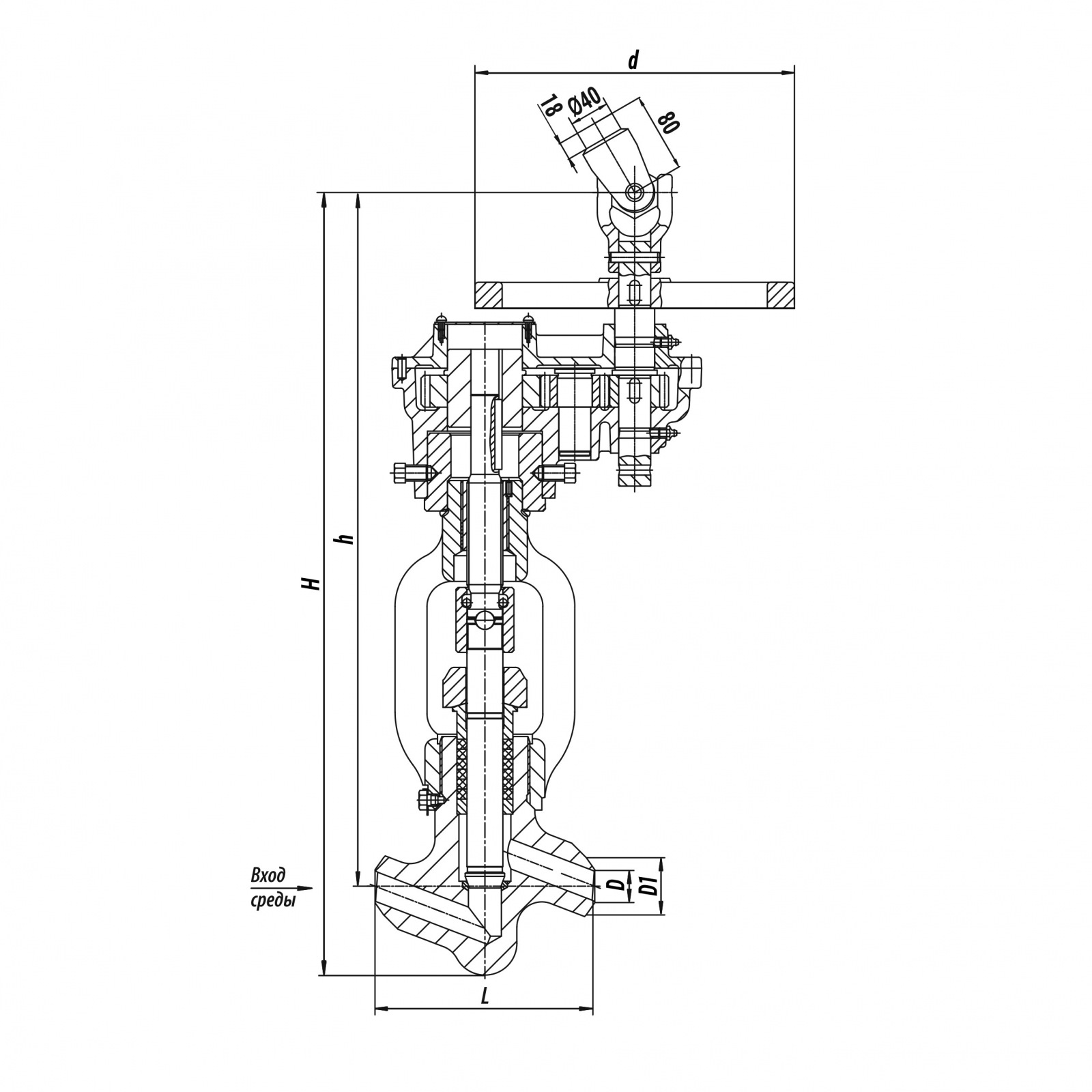

1с-12-5ЦЗ Клапан запорный под приварку

Тип арматуры

Относятся к запорной арматуре двухпозиционного действия.

Применение

Предназначен для включения или отключения потока среды (воды или пара) в трубопроводах тепловых электрических станций со средними, высокими и сверхвысокими параметрами.

Сведения о применяемых нормативных документах

Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.

Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации  от 25.01.2023, действительно до 23.01.2026

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.

По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Управление

Управление запорными клапанами осуществляется:

• Вручную – рукояткой или маховиком, установленным непосредственно на шпинделе.
• С помощью электропривода встроенного или колонкового.
• С применением конического редуктора.
• При помощи комплектного шкафа управления (КШУ). Конструкция клапанов адаптирована под применение следующих электроприводов:

• • Э –  "ЧЗЭМ", г. Чехов;
  • ЭГ – «ГЗ Электропривод», г. Москва;
  • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
  • ЭН – "БЕТРО-Тех", г. Бердск;
  • ЭМ – "Тулаэлектропривод", г. Тула;
  • ЭК – ZPA "Ресky", Чехия;
  • ЭД – "АUMA", Германия;
  • других производителей со стандартными узлами присоединения.

Оснащение автоматикой

Оснащение комплектными шкафами управления (КШУ) согласно схемам:

1. На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
2. На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
3. КШУ с интеллектуальным блоком управления для запорной арматуры.
4. КШУ с интеллектуальным блоком управления и контроллером через протокол Profibus DP (Master) для запорной арматуры.

Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Количество единиц управления / Габаритные размеры КШУ, высота х ширина х глубина

 1 шт./ 400х400х250 мм
2-5 шт./800х600х250 мм
6-10 шт./1000х800х250 мм

Допустимое использование

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

• на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
• на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
• на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.

Сертификат соответствия

Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481807399
Сертификат соответствия выдан на основании: Протоколов испытаний №19-183, №19-184 от 21.11.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 454 от 22.11.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"; ТР ТС 032/2013 "О безопасности оборудования; работающего под избыточным давлением". Приложение - бланк №0627669.
Схема сертификации: 1с.
