1с-20-1 Клапан (вентиль) запорный

В заказ

Скачать описание (pdf)

Предназначен для включения или отключения потока среды (воды или пара) в трубопроводах тепловых электрических станций со средними, высокими и сверхвысокими параметрами.

Оснащение комплектными шкафами управления (КШУ) разной модификации по требованию.

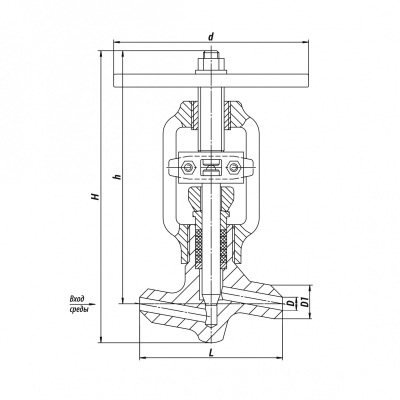

Технические характеристики
D, мм: 10
D1, мм: 16
L, мм: 110
H, мм: 198
d, мм: 150
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Mkr., H·m, не более Nоб. Полн. хода ζ, не более Способ управления Масса без эл. прив., кг
10 (20) (660) 08Х18Н10Т Вода-пар 15 25 3,5 3,8 Маховик 3,4

DN - номинальный диаметр (мм). Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры. Примечание. Номинальный диаметр приблизительно равен внутреннему
диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
PN - номинальное давление (МПа). Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20°C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчётом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20°C).
Pp - рабочее давление (МПа). Наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
Tр - рабочая температура среды (°C).
Tmax - максимально-допустимая температура рабочей среды (°C). Температура стенки корпуса арматуры, равная максимальному среднеарифметическому значению температур на его наружной и внутренней поверхностях в одном сечении при нормальных условиях эксплуатации.
ζ - коэффициент сопротивления. Отношение потерянного давления к скоростному (динамическому) давлению в условном (принятом) проходном сечении. Примечание. Для запорной арматуры коэффициент сопротивления указывается при полностью открытом положении затвора (совершении полного хода на открытие арматуры), если другое не оговорено технической документацией.
Mкр - крутящий момент на шпинделе (Н•м). Момент внутренних усилий, возникающих в любом сечении шпинделя. при кручении и поворачивающий это сечение вокруг продольной оси шпинделя.
F - площадь седла (см). Наименьшая площадь сечения проточной части седла.
μ - коэффициент расхода для жидкости. Отношение при одинаковых параметрах массового расхода жидкости через предохранительный клапан к расходу жидкости через идеальное сопло с площадью сечения, равной площади самого узкого сечения седла клапана.
Kv - пропускная способность (м/ч). Величина, численно равная расходу рабочей среды с плотностью 1000 кг/м, протекающей через арматуру, при перепаде давления в 0,1 МПа (1 кгс/см ). Примечание. Для предохранительного клапана - массовый расход рабочей среды через предохранительный клапан.
h - ход арматуры (мм). Перемещение запирающего или регулирующего элемента, исчисленное от закрытого положения затвора. Примечание. Для клапанов и задвижек ходом является линейное (мм) перемещение, а для дисковых кранов и затворов - угол поворота запирающего или регулирующего элемента.
t - время срабатывания (сек). Промежуток времени, в течение которого происходит срабатывание арматуры, т.е. перемещение запирающего элемента из одного крайнего положения в другое.

Сведения о применяемых нормативных документах

Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации  от 25.01.2023, действительно до 23.01.2026

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.

По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Тип арматуры

Относятся к запорной арматуре двухпозиционного действия.

Применение

Используются исключительно для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.

Управление

Управление запорными клапанами осуществляется:

  • Вручную – рукояткой или маховиком, установленным непосредственно на шпинделе.
  • С помощью электропривода встроенного или колонкового.
  • С применением конического редуктора.
  • При помощи комплектного шкафа управления (КШУ). Конструкция клапанов адаптирована под применение следующих электроприводов:
    • Э –  "ЧЗЭМ", г. Чехов;
    • ЭГ – «ГЗ Электропривод», г. Москва;
    • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
    • ЭН – "БЕТРО-Тех", г. Бердск;
    • ЭМ – "Тулаэлектропривод", г. Тула;
    • ЭК – ZPA "Ресky", Чехия;
    • ЭД – "АUMA", Германия;
    • других производителей со стандартными узлами присоединения.

Оснащение автоматикой

Оснащение комплектными шкафами управления (КШУ) согласно схемам:

  1. На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  2. На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  3. КШУ с интеллектуальным блоком управления для запорной арматуры.
  4. КШУ с интеллектуальным блоком управления и контроллером через протокол Profibus DP (Master) для запорной арматуры.

Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Количество единиц управления / Габаритные размеры КШУ, высота х ширина х глубина

 1 шт./ 400х400х250 мм
2-5 шт./800х600х250 мм
6-10 шт./1000х800х250 мм

Допустимое использование

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.

Сертификат соответствия

Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481807399
Сертификат соответствия выдан на основании: Протоколов испытаний №19-183, №19-184 от 21.11.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 454 от 22.11.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"; ТР ТС 032/2013 "О безопасности оборудования; работающего под избыточным давлением". Приложение - бланк №0627669.
Схема сертификации: 1с.
