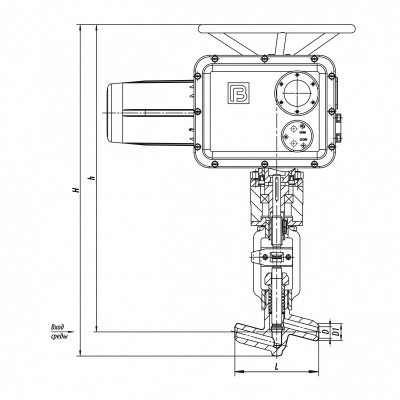

998-20-ЭЧ Клапан (вентиль) запорный

В заказ

Скачать описание (pdf)

Предназначен для включения или отключения потока среды (воды или пара) в трубопроводах тепловых электрических станций со средними, высокими и сверхвысокими параметрами.

Оснащение комплектными шкафами управления (КШУ) разной модификации по требованию.

DN, мм PN (Pp*), MПa Tmax среды, ºC Материал корп., сталь Раб. среда Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
20 37,3* 280 20 Вода ПЭМ-А9М 0,25 12,5 33,1 10,1

DN - номинальный диаметр
PN - номинальное давление
*Pp
- рабочее давление
Tmax
- максимальная расчётная температура
μ -
коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания

Сведения о применяемых нормативных документах

Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.

По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Тип арматуры

Относятся к запорной арматуре двухпозиционного действия.

Применение

Используются исключительно для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.

Управление

Управление запорными клапанами осуществляется:

  • Вручную – рукояткой или маховиком, установленным непосредственно на шпинделе.
  • С помощью электропривода встроенного или колонкового.
  • С применением конического редуктора.
  • При помощи комплектного шкафа управления (КШУ). Конструкция клапанов адаптирована под применение следующих электроприводов:
    • Э –  "ЧЗЭМ", г. Чехов;
    • ЭГ – «ГЗ Электропривод», г. Москва;
    • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
    • ЭН – "БЕТРО-Тех", г. Бердск;
    • ЭМ – "Тулаэлектропривод", г. Тула;
    • ЭК – ZPA "Ресky", Чехия;
    • ЭД – "АUMA", Германия;
    • других производителей со стандартными узлами присоединения.

Оснащение комплектными шкафами управления (КШУ) согласно схемам:

КШУ на магнитных пускателях для запорной арматуры КШУ на магнитных пускателях с контроллером и интерфейсом RS-485 для запорной арматуры
На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485


На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485
КШУ с интеллектуальным блоком управления для запорной арматуры КШУ с интеллектуальным блоком управления и контроллером через протокол Profibus DP (Master) для запорной арматуры

Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

 Количество единиц управления  1 шт.  2-5 шт.  6-10 шт.
 Габаритные размеры КШУ,
 высота х ширина х глубина
 400х400х250 мм  800х600х250 мм  1000х800х250 мм

Допустимое использование

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.

Сертификаты

Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024. Клапаны (вентили) запорные

  • типа 1с, PN (Pp) 6,3; (9,8); 10,0; (13,7); (16,5); (17,0); (23,5); 25,0; (25,0); (37,3) МПа, DN 10, 15, 20, 25, 32, 40, 50, 80;
  • серия 588, Рр 37,3 МПа, DN 10, Тр≤280˚С;
  • серия 998, Рр 37,3 МПа, DN 20, Тр≤280˚С;
  • серия 1054, Рр 37,3 МПа, DN 40, Тр≤280˚С;
  • серия 589, Рр 25,0 МПа, DN 10, Тр≤545˚С;
  • серия 999, Рр 25,0 МПа, DN 20, Тр≤545˚С;
  • серия 1055, Рр 25,0 МПа, DN 32, Тр≤545˚С;
  • серия 1052, Рр 23,5 МПа, DN 65, Тр≤250˚С;
  • серия 1053, Рр 13,7 МПа, DN 50, Тр≤560˚С;
  • серия 1456, PN 10,0; 25,0 МПа, DN 10, 20, 25, 32, 50;
  • серия 1512, PN 20,0 МПа, DN 10, 15, 20, 25;
  • серия 1057, Рр 9,8 МПа, DN 65, Тр≤540˚С;
  • серия 1093 (трехходовой), Рр 13,7 МПа, DN 10, Тр≤560˚С;
  • серия 1213 (дренажный) PN10,0; DN6.

Сертификат ООО "БКЗ" Клапаны запорные
