998-20-ЭД Клапан (вентиль) запорный

В заказ

Скачать описание (pdf)

Предназначен для включения или отключения потока среды (воды или пара) в трубопроводах тепловых электрических станций со средними, высокими и сверхвысокими параметрами.

Оснащение комплектными шкафами управления (КШУ) разной модификации по требованию.

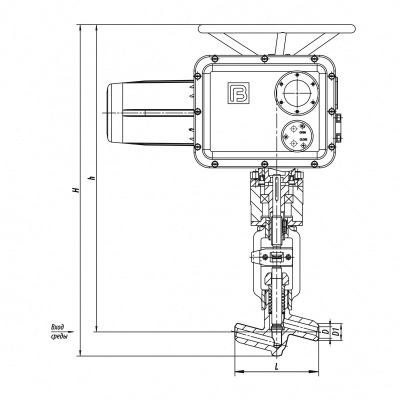

Технические характеристики
H, мм: 708
L, мм: 160
D1, мм: 32
D, мм: 20
DN, мм PN (Pp*), MПa Tmax среды, ºC Материал корп., сталь Раб. среда Раб. ход, mm Mkr., H·m, не более Nоб. Полн. хода ζ, не более Способ управления N, кВт t хода, с. Масса с эл.прив., кг Масса без эл. прив., кг
20 37,3* 280 20 Вода 20 80 5 5 AUMA SA10.2-F10-380/50/3-22 0,25 14 34,1 10,1

DN - номинальный диаметр
PN - номинальное давление
*Pp
- рабочее давление
Tmax
- максимальная расчётная температура
μ -
коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания

Сведения о применяемых нормативных документах

Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562

Параметры эксплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.

По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.

Тип арматуры

Относятся к запорной арматуре двухпозиционного действия.

Применение

Используются исключительно для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.

Управление

Управление запорными клапанами осуществляется:

  • Вручную – рукояткой или маховиком, установленным непосредственно на шпинделе.
  • С помощью электропривода встроенного или колонкового.
  • С применением конического редуктора.
  • При помощи комплектного шкафа управления (КШУ). Конструкция клапанов адаптирована под применение следующих электроприводов:
    • Э –  "ЧЗЭМ", г. Чехов;
    • ЭГ – «ГЗ Электропривод», г. Москва;
    • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
    • ЭН – "БЕТРО-Тех", г. Бердск;
    • ЭМ – "Тулаэлектропривод", г. Тула;
    • ЭК – ZPA "Ресky", Чехия;
    • ЭД – "АUMA", Германия;
    • других производителей со стандартными узлами присоединения.

Оснащение автоматикой

Оснащение комплектными шкафами управления (КШУ) согласно схемам:

  1. На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  2. На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  3. КШУ с интеллектуальным блоком управления для запорной арматуры.
  4. КШУ с интеллектуальным блоком управления и контроллером через протокол Profibus DP (Master) для запорной арматуры.

Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

 Количество единиц управления  1 шт.  2-5 шт.  6-10 шт.
 Габаритные размеры КШУ,
 высота х ширина х глубина
 400х400х250 мм  800х600х250 мм  1000х800х250 мм

Допустимое использование

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
  • на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.

Сертификат соответствия

Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481807399
Сертификат соответствия выдан на основании: Протоколов испытаний №19-183, №19-184 от 21.11.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 454 от 22.11.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"; ТР ТС 032/2013 "О безопасности оборудования; работающего под избыточным давлением". Приложение - бланк №0627669.
Схема сертификации: 1с.
